(Ру) ВЕНТИЛЯТОР ВО 30-160
Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО-13-284, ОСА-510, ОСА-610.
(Ру) Вентиляторы ВО 30-160 представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки, спрямляющий аппарат, крепление для электродвигателя, рабочее колесо с 16-ью лопатками с различным углом установки, изготовленные из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой и с встроенным диффузором. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Угол установки лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 30-160-4 | 18/26/38/46 | 0,18-1,1 | 1500/3000 | 1210-1995/2540-4190 | 155-47/670-195 |
| ВО 30-160-5 | 18/26/38/46 | 0,37-3,0 | 1500/3000 | 2325-3840/5000-8275 | 235-65/1085-305 |
| ВО 30-160-6,3 | 18/26/38/46 | 1,1-3,0 | 1500 | 5000-8240/9475-15855 | 430-125/580-480 |
| ВО 30-160-7,1 | 18/26/38/46 | 2,2-7,5 | 1500 | 7000-11545/14140-23695 | 525-155/790-660 |
| ВО 30-160-8 | 18/26/38/46 | 4,0-11,0 | 1500 | 10390-17125/19975-33270 | 710-205/1000-830 |
| ВО 30-160-9 | 18/26/38/46 | 2,2-22,0 | 1000/1500 | 9800-16195/29050-48810 | 390-115/1280-1070 |
| ВО 30-160-10 | 18/26/38/46 | 4,0-30,0 | 1000/1500 | 13425-22355/33485-58135 | 495-145/1520-970 |
| ВО 30-160-11,2 | 18/26/38/46 | 5,5-18,5 | 1000 | 18800-31140/37070-62350 | 615-175/880-735 |
| ВО 30-160-12,5 | 18/26/38/46 | 11,0-37,0 | 1000 | 26990-44160/52040-86055 | 795-230/1130-945 |
| Модельный ряд и краткие технические характеристики. | |||||

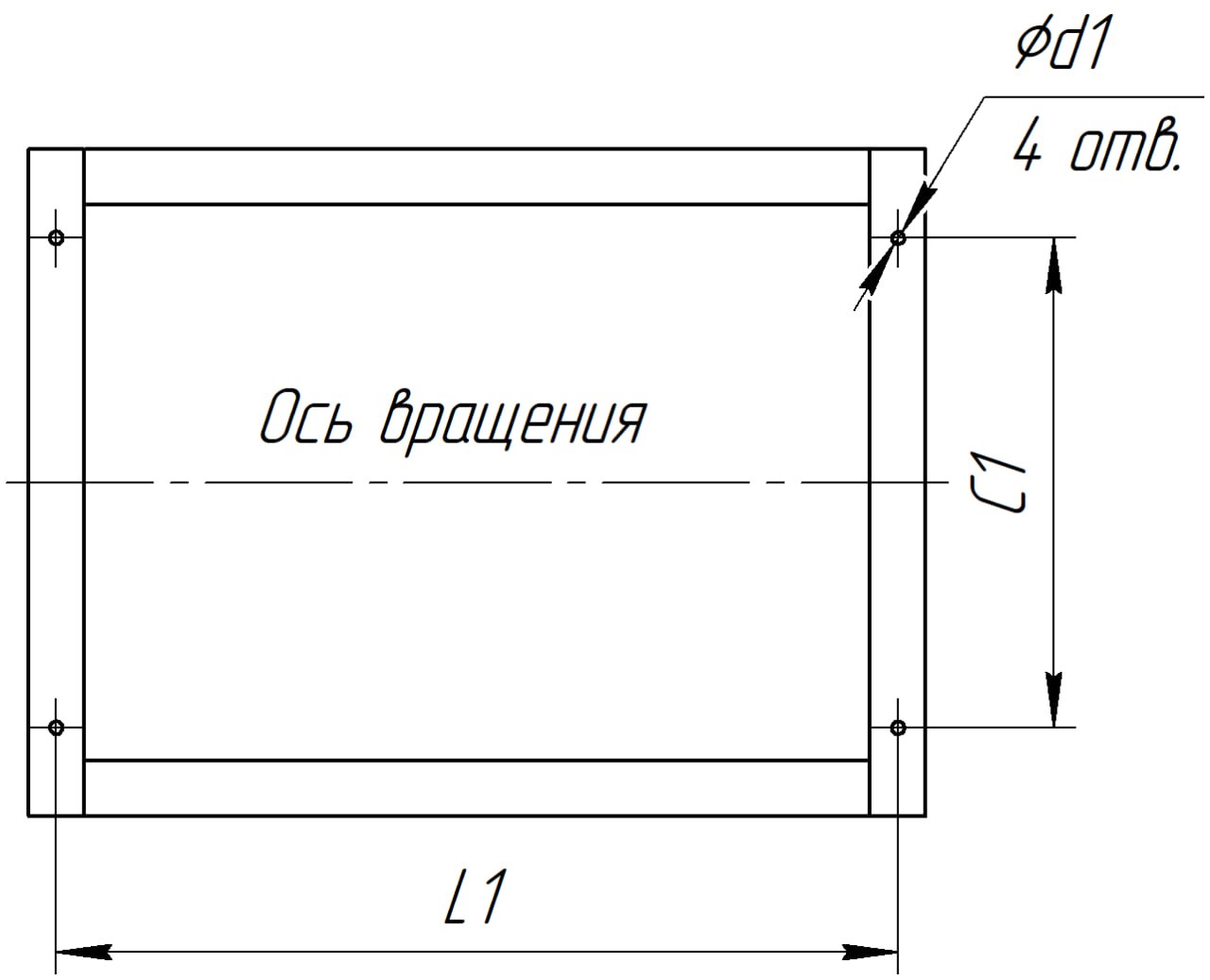

| Наличие опорной рамы. | Наличие встроенного диффузора. |
| Направление потока воздуха. |
(Ру)
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| Масса и размеры могут отличаться в зависимости от назначения и используемых материалов. | |
(Ру)
Пример обозначения:
ВО 30-160-6,3-38-О-2,2/1500-БВД-БО-У1
♦ ВО 30-160 – Типовое обозначение
♦ 6,3 – Типоразмер рабочего колеса, дм
♦ 38 – Угол установки лопастей колеса
♦ О – Назначение
♦ 2,2/1500 – Электродвигатель кВт/об.мин.
♦ БВД – Наличие встроенного диффузора
♦ БО – Наличие опорной рамы
♦ У1 – Климатическое исполнение по ГОСТ 115150
- ВО 30-160-4
- ВО 30-160-5
- ВО 30-160-6,3
- ВО 30-160-7,1
- ВО 30-160-8
- ВО 30-160-9
- ВО 30-160-10
- ВО 30-160-11,2
- ВО 30-160-12,5
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-4 | 18 | 1 | 0,18 | 1350 | 1210-1995 | 155-47 | 32,0 |
| ВО 30-160-4 | 26 | 2 | 0,18 | 1350 | 1700-2700 | 195-84 | 32,5 |
| ВО 30-160-4 | 38 | 3 | 0,25 | 1320 | 1950-3360 | 200-128 | 34,0 |
| ВО 30-160-4 | 46 | 4 | 0,37 | 1320 | 2300-3845 | 210-175 | 34,5 |
| ВО 30-160-4 | 18 | 5 | 1,1 | 2800 | 2540-4190 | 670-195 | 40,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 70 | 75 | 83 | 83 | 81 | 74 | 68 | 61 | 82 |
| 2 | 74 | 79 | 87 | 86 | 83 | 77 | 76 | 63 | 87 |
| 3 | 71 | 76 | 87 | 86 | 85 | 78 | 71 | 65 | 88 |
| 4 | 72 | 80 | 90 | 90 | 86 | 80 | 72 | 65 | 91 |
| 5 | 74 | 84 | 94 | 94 | 88 | 81 | 75 | 68 | 94 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-5 | 18 | 1 | 0,37 | 1320 | 2325-3840 | 235-65 | 49,0 |
| ВО 30-160-5 | 26 | 2 | 0,55 | 1400 | 3440-5490 | 325-135 | 50,0 |
| ВО 30-160-5 | 38 | 3 | 0,75 | 1400 | 4000-6940 | 345-215 | 54,0 |
| ВО 30-160-5 | 46 | 4 | 1,1 | 1420 | 4825-8115 | 380-310 | 58,0 |
| ВО 30-160-5 | 18 | 5 | 3,0 | 2835 | 5000-8275 | 1085-305 | 61,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 74 | 79 | 87 | 87 | 85 | 78 | 72 | 65 | 86 |
| 2 | 78 | 83 | 91 | 90 | 87 | 81 | 80 | 67 | 91 |
| 3 | 74 | 80 | 90 | 90 | 89 | 82 | 75 | 69 | 92 |
| 4 | 75 | 84 | 94 | 94 | 90 | 84 | 76 | 69 | 95 |
| 5 | 77 | 88 | 98 | 98 | 92 | 85 | 79 | 72 | 98 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-6,3 | 18 | 1 | 1,1 | 1420 | 5000-8240 | 430-125 | 125,0 |
| ВО 30-160-6,3 | 26 | 2 | 2,2 | 1390 | 6850-10875 | 505-215 | 128,0 |
| ВО 30-160-6,3 | 38 | 3 | 2,2 | 1390 | 7975-13785 | 545-350 | 128,0 |
| ВО 30-160-6,3 | 46 | 4 | 3,0 | 1395 | 9475-15855 | 580-480 | 132,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 78 | 83 | 91 | 91 | 89 | 82 | 76 | 69 | 92 |
| 2 | 82 | 87 | 95 | 94 | 91 | 85 | 84 | 71 | 95 |
| 3 | 77 | 84 | 95 | 94 | 93 | 86 | 79 | 73 | 96 |
| 4 | 79 | 88 | 98 | 97 | 94 | 88 | 80 | 73 | 99 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-7,1 | 18 | 1 | 2,2 | 1390 | 7000-11545 | 525-155 | 148,0 |
| ВО 30-160-7,1 | 26 | 2 | 3,0 | 1395 | 9820-15590 | 640-275 | 152,0 |
| ВО 30-160-7,1 | 38 | 3 | 5,5 | 1450 | 11875-20625 | 755-480 | 176,0 |
| ВО 30-160-7,1 | 46 | 4 | 7,5 | 1455 | 14140-23695 | 790-660 | 183,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 82 | 87 | 95 | 95 | 93 | 86 | 80 | 73 | 96 |
| 2 | 86 | 97 | 99 | 98 | 95 | 89 | 83 | 75 | 99 |
| 3 | 82 | 89 | 100 | 99 | 98 | 91 | 84 | 78 | 101 |
| 4 | 84 | 93 | 103 | 102 | 99 | 93 | 86 | 78 | 104 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-8 | 18 | 1 | 4,0 | 1435 | 10390-17125 | 710-205 | 224,0 |
| ВО 30-160-8 | 26 | 2 | 5,5 | 1450 | 14715-23185 | 895-380 | 232,0 |
| ВО 30-160-8 | 38 | 3 | 11,0 | 1435 | 16825-29175 | 955-605 | 247,0 |
| ВО 30-160-8 | 46 | 4 | 11,0 | 1435 | 19975-33270 | 1000-830 | 247,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 86 | 91 | 99 | 99 | 97 | 90 | 84 | 77 | 100 |
| 2 | 90 | 95 | 103 | 102 | 99 | 93 | 87 | 79 | 103 |
| 3 | 85 | 92 | 103 | 102 | 101 | 94 | 87 | 81 | 104 |
| 4 | 87 | 96 | 106 | 105 | 102 | 96 | 89 | 81 | 107 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-9 | 18 | 1 | 2,2 | 950 | 9800-16195 | 390-115 | 170,0 |
| ВО 30-160-9 | 26 | 2 | 3,0 | 960 | 13830-21990 | 490-205 | 181,0 |
| ВО 30-160-9 | 38 | 3 | 5,5 | 950 | 15865-27495 | 520-335 | 196,0 |
| ВО 30-160-9 | 46 | 4 | 7,5 | 960 | 19165-31985 | 555-460 | 207,0 |
| ВО 30-160-9 | 18 | 5 | 7,5 | 1455 | 14915-24635 | 910-265 | 192,0 |
| ВО 30-160-9 | 26 | 6 | 11,0 | 1435 | 20745-32875 | 1095-465 | 202,0 |
| ВО 30-160-9 | 38 | 7 | 15,0 | 1460 | 24380-42250 | 1225-785 | 238,0 |
| ВО 30-160-9 | 46 | 8 | 22,0 | 1460 | 29050-48810 | 1280-1070 | 268,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 79 | 85 | 93 | 93 | 91 | 84 | 78 | 71 | 93 |
| 2 | 84 | 89 | 97 | 96 | 93 | 87 | 81 | 73 | 97 |
| 3 | 81 | 88 | 99 | 98 | 97 | 90 | 83 | 77 | 100 |
| 4 | 83 | 92 | 102 | 101 | 98 | 92 | 85 | 77 | 103 |
| 5 | 91 | 96 | 104 | 104 | 102 | 95 | 89 | 82 | 105 |
| 6 | 95 | 100 | 108 | 107 | 104 | 98 | 98 | 84 | 108 |
| 7 | 90 | 97 | 108 | 107 | 106 | 99 | 92 | 86 | 109 |
| 8 | 88 | 101 | 110 | 109 | 108 | 101 | 96 | 88 | 110 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-10 | 18 | 1 | 4,0 | 960 | 13425-22355 | 495-145 | 304,0 |
| ВО 30-160-10 | 26 | 2 | 5,5 | 950 | 18680-29645 | 595-255 | 310,0 |
| ВО 30-160-10 | 38 | 3 | 7,5 | 960 | 22140-37950 | 645-425 | 315,0 |
| ВО 30-160-10 | 46 | 4 | 11,0 | 970 | 26325-44405 | 705-590 | 379,0 |
| ВО 30-160-10 | 18 | 5 | 11,0 | 1435 | 20045-33380 | 1105-320 | 314,0 |
| ВО 30-160-10 | 26 | 6 | 18,5 | 1460 | 28985-46000 | 1390-600 | 396,0 |
| ВО 30-160-10 | 38 | 7 | 30,0 | 1460 | 33485-58135 | 1520-970 | 444,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 83 | 88 | 96 | 96 | 94 | 87 | 81 | 74 | 97 |
| 2 | 87 | 92 | 100 | 99 | 96 | 90 | 84 | 76 | 100 |
| 3 | 83 | 90 | 101 | 100 | 99 | 92 | 85 | 79 | 102 |
| 4 | 85 | 94 | 104 | 103 | 100 | 94 | 87 | 79 | 105 |
| 5 | 93 | 98 | 106 | 106 | 104 | 97 | 91 | 84 | 107 |
| 6 | 97 | 102 | 110 | 109 | 106 | 100 | 100 | 86 | 110 |
| 7 | 92 | 99 | 110 | 109 | 108 | 101 | 94 | 88 | 111 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-11,2 | 18 | 1 | 5,5 | 950 | 18800-31140 | 615-175 | 266,0 |
| ВО 30-160-11,2 | 26 | 2 | 11,0 | 970 | 26980-42675 | 775-330 | 303,0 |
| ВО 30-160-11,2 | 38 | 3 | 15,0 | 970 | 31220-53880 | 850-540 | 335,0 |
| ВО 30-160-11,2 | 46 | 4 | 18,5 | 970 | 37070-62350 | 880-735 | 342,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 87 | 92 | 100 | 100 | 98 | 91 | 94 | 88 | 101 |
| 2 | 91 | 96 | 104 | 103 | 100 | 94 | 85 | 78 | 104 |
| 3 | 87 | 94 | 105 | 104 | 103 | 96 | 88 | 80 | 106 |
| 4 | 89 | 98 | 108 | 107 | 104 | 98 | 89 | 83 | 109 |
(Ру)
Технические характеристики
| Модель | Угол установки лопастей | Номер кривой | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||||
| ВО 30-160-12,5 | 18 | 1 | 11,0 | 970 | 26990-44160 | 795-230 | 484,0 |
| ВО 30-160-12,5 | 26 | 2 | 15,0 | 970 | 37475-59130 | 975-415 | 515,0 |
| ВО 30-160-12,5 | 38 | 3 | 22,0 | 970 | 43590-75150 | 1055-675 | 554,0 |
| ВО 30-160-12,5 | 46 | 4 | 37,0 | 970 | 52040-86055 | 1130-945 | 719,0 |
Аэродинамические характеристики
Акустические характеристики
| Номер кривой | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 91 | 96 | 104 | 104 | 102 | 95 | 91 | 83 | 105 |
| 2 | 95 | 100 | 108 | 107 | 104 | 98 | 92 | 82 | 108 |
| 3 | 90 | 97 | 108 | 107 | 106 | 99 | 92 | 86 | 109 |
| 4 | 92 | 101 | 111 | 110 | 107 | 101 | 94 | 86 | 112 |
(Ру)

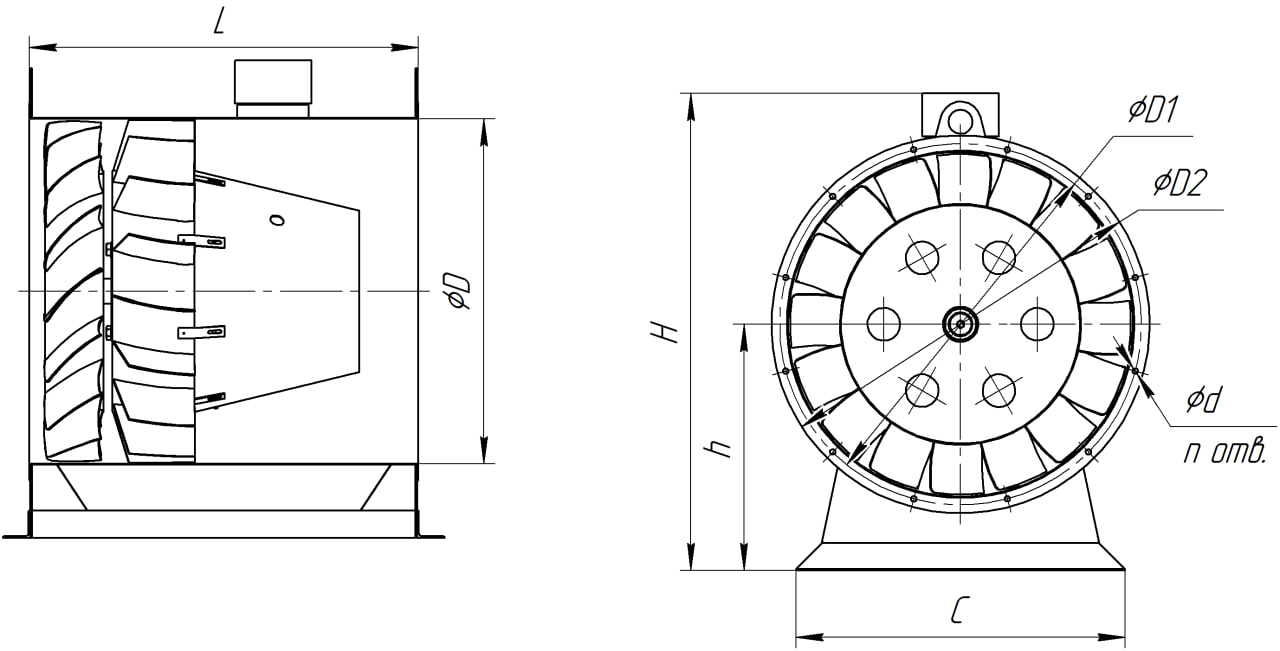

Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | d | n | H | h | L | C | |
| ВО 30-160-4 | 400 | 425 | 450 | 8,5 | 8 | 600 | 300 | 500 | 400 |
| ВО 30-160-5 | 500 | 525 | 550 | 8,5 | 8 | 750 | 350 | 600 | 520 |
| ВО 30-160-6,3 | 630 | 660 | 690 | 10,5 | 12 | 880 | 450 | 710 | 600 |
| ВО 30-160-7,1 | 710 | 750 | 780 | 10,5 | 12 | 970 | 500 | 750 | 690 |
| ВО 30-160-8 | 800 | 830 | 860 | 10,5 | 16 | 1075 | 560 | 930 | 760 |
| ВО 30-160-9 | 900 | 940 | 975 | 10,5 | 16 | 1210 | 650 | 1120 | 850 |
| ВО 30-160-10 | 1000 | 1070 | 1110 | 12,5 | 16 | 1320 | 690 | 1120 | 930 |
| ВО 30-160-11,2 | 1120 | 1160 | 1200 | 12,5 | 16 | 1470 | 790 | 1330 | 930 |
| ВО 30-160-12,5 | 1250 | 1290 | 1330 | 12,5 | 16 | 1550 | 790 | 1330 | 990 |
| Модель | Размеры, мм |
||
| L1 | C1 | d1 | |
| ВО 30-160-4 | 430 | 360 | 10 |
| ВО 30-160-5 | 500 | 440 | 10 |
| ВО 30-160-6,3 | 540 | 440 | 12 |
| ВО 30-160-7,1 | 590 | 545 | 12 |
| ВО 30-160-8 | 860 | 610 | 12 |
| ВО 30-160-9 | 930 | 650 | 14 |
| ВО 30-160-10 | 990 | 730 | 14 |
| ВО 30-160-11,2 | 1100 | 730 | 14 |
| ВО 30-160-12,5 | 1100 | 790 | 14 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
(Ру)
 |
Акт ввода оборудования в эксплуатацию | |
Опросной лист |
| Скачать | Скачать |
(Ру) Наш менеджер свяжется с вами в ближайшее время.
➥ (Ру) Скачать каталог - 1➥ (Ру) Скачать каталог - 2
