ROOF FAN TYPE VKR
Fans type ВКР are low-pressure, one-way suction roof fans, installed on the roof of buildings as the main item of an exhaust ventilation structure. Designed for operation without a air duct system, but, provided optimal performance is ensured (when the performance capacity is greater than the minimum), connection with air ducts is also possible. They are used in exhaust ventilation systems of industrial, public and residential buildings.
(Ру) Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
| Модельный ряд и краткие технические характеристики. | ||||
(Ру)
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |

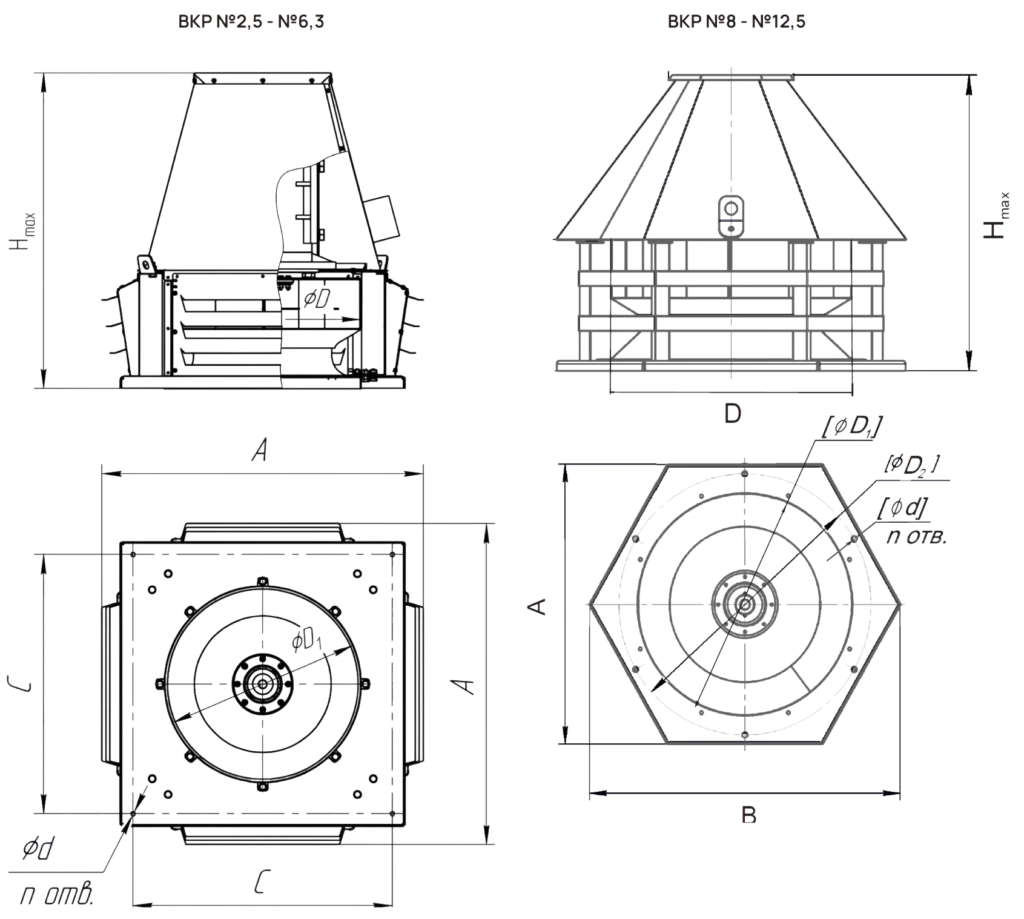

| Масса и размеры могут отличаться в зависимости от назначения и используемых материалов. | |
(Ру)
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР – Типовое обозначение
♦ 5 – Типоразмер рабочего колеса, дм
♦ О – Назначение
♦ 2,2/1500 – Электродвигатель кВт/об.мин.
♦ ПД – Наличие поддона
♦ МС – Наличие монтажного стакана
♦ У1 – Климатическое исполнение по ГОСТ 115150
(Ру)
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-2,5 | 0,12 | 1500 | 480-980 | 193-96 | |
| ВКР-2,5 | 0,18 | 1500 | 480-980 | 193-96 | |
| ВКР-2,5 | 0,25 | 1500 | 480-980 | 193-96 | |
| ВКР-2,5 | 0,55 | 3000 | 960-1970 | 740-380 | |
| ВКР-2,5 | 0,75 | 3000 | 960-1970 | 740-380 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 58 | 61 | 69 | 62 | 60 | 58 | 50 | 41 | 67 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 72 | 73 | 76 | 84 | 77 | 75 | 73 | 65 | 84 |
| Частота вращения, 3000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-3,15 | 0,25 | 1500 | 1000-1950 | 315-163 | |
| ВКР-3,15 | 0,37 | 1500 | 1000-1950 | 315-163 | |
| ВКР-3,15 | 1,5 | 3000 | 2000-3750 | 1250-650 | |
| ВКР-3,15 | 2,2 | 3000 | 2000-3750 | 1250-650 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
| Частота вращения, 3000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-4 | 0,25 | 1000 | 1250-2950 | 230-130 | |
| ВКР-4 | 0,37 | 1000 | 1250-2950 | 230-130 | |
| ВКР-4 | 0,75 | 1500 | 1850-4300 | 520-290 | |
| ВКР-4 | 1,1 | 1500 | 1850-4300 | 520-290 | |
| ВКР-4 | 5,5 | 3000 | 3800-8800 | 2100-1190 | |
| ВКР-4 | 7,5 | 3000 | 3800-8800 | 2100-1190 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 69 | 68 | 74 | 70 | 64 | 60 | 51 | 46 | 77 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 74 | 77 | 85 | 78 | 76 | 74 | 66 | 57 | 82 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 87 | 90 | 93 | 101 | 94 | 92 | 90 | 82 | 101 |
| Частота вращения, 3000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-5 | 0,55 | 1000 | 2600-3600 | 370-350 | |
| ВКР-5 | 0,75 | 1000 | 2600-5100 | 370-195 | |
| ВКР-5 | 2,2 | 1500 | 3950-7900 | 860-440 | |
| ВКР-5 | 3,0 | 1500 | 3950-7900 | 860-440 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 71 | 73 | 81 | 74 | 72 | 70 | 62 | 53 | 78 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 80 | 84 | 92 | 85 | 83 | 81 | 73 | 64 | 89 |
| Частота вращения, 1500 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-6,3 | 2,2 | 1000 | 5200-10500 | 600-310 | |
| ВКР-6,3 | 3,0 | 1000 | 5200-10500 | 600-310 | |
| ВКР-6,3 | 5,5 | 1500 | 8000-12000 | 1380-1200 | |
| ВКР-6,3 | 7,5 | 1500 | 8000-15800 | 1380-710 | |

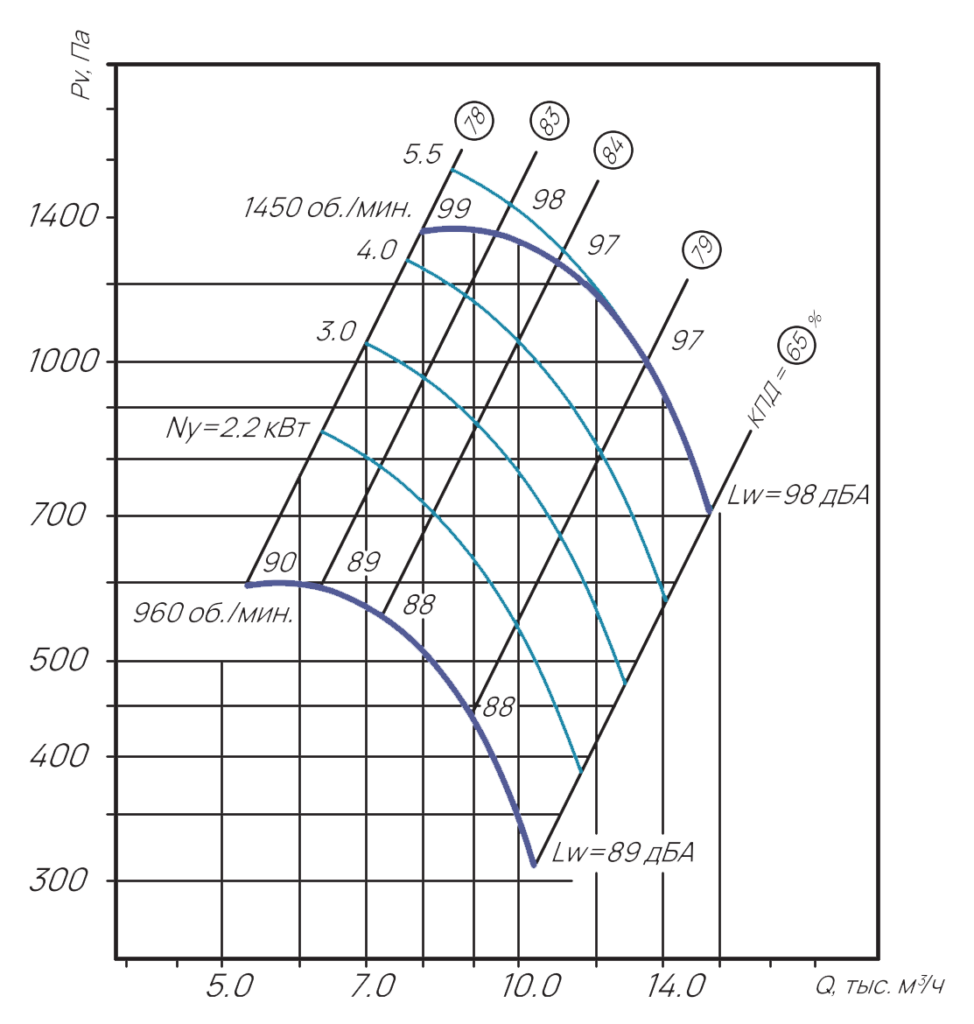

Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 90 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
| Частота вращения, 1500 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-8 | 2,2 | 750 | 8200-15300 | 550-430 | |
| ВКР-8 | 3,0 | 750 | 8200-15300 | 550-430 | |
| ВКР-8 | 5,5 | 1000 | 11100-21600 | 990-640 | |
| ВКР-8 | 7,5 | 1000 | 11100-21600 | 990-640 | |
| ВКР-8 | 18,5 | 1500 | 17100-32400 | 2150-1400 | |
| ВКР-8 | 22,0 | 1500 | 17100-32400 | 2150-1400 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 84 | 82 | 90 | 84 | 76 | 74 | 65 | 60 | 91 |
| Частота вращения, 750 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 89 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 93 | 103 | 95 | 93 | 92 | 83 | 75 | 99 |
| Частота вращения, 1500 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-10 | 7,5 | 750 | 15900-31500 | 860-450 | |
| ВКР-10 | 11,0 | 750 | 15900-31500 | 860-450 | |
| ВКР-10 | 18,5 | 1000 | 21500-42000 | 1500-790 | |
| ВКР-10 | 22,0 | 1000 | 21500-42000 | 1500-790 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
| Частота вращения, 750 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
| Частота вращения, 1000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-12,5 | 22,0 | 750 | 31100-61500 | 1350-700 | |
| ВКР-12,5 | 30,0 | 750 | 31100-61500 | 1350-700 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 98 | 101 | 97 | 95 | 92 | 87 | 80 | 71 | 97 |
| Частота вращения, 750 об/мин. | ||||||||
