MARKAZDAN QOCHMA VENTILYATOR VS 4-75 (1-VERSIYA)
VS 4-75 radial, past bosimli, bir tomonlama assimilyasiya qilinadigan, umumiy maqsadli ventilyator bo‘lib, turli shamollatish va havoni tozalash tizimlarida, havo isitish tizimlarida,
ishlab chiqarish zavodlarida, yengil va og‘ir sanoatning texnologik liniyalarida
ishlatiladi. Analoglari: BP 80-75, BP 86-77, BP AH9, BP AH6.
VTs 4-75 ventilyatorida “salyangoz” shaklidagi spiral aylanadigan korpus va uch fazali elektr dvigatel bilan jihozlangan, 12 ta orqaga egilgan pichoqli pervanel mavjud. Korpusning burilish burchagining standart zavod versiyasi 0 ° dan 315 ° gacha o’zgaradi (ko’plik = 45 °). Pervanenin aylanish yo’nalishi o’ngga yoki chapga. Sanoat radial fanatlari yonmaydigan, havo harorati 80 ° C dan yuqori bo’lmagan, tarkibida 0,1 g / m³ dan oshmaydigan qattiq aralashmalar va yopishqoq va tolali moddalar bo’lmagan havo-gaz aralashmalarini ko’chirish uchun ishlatiladi. 1 -versiya (1 -sxema) fan pervanesi motor milida joylashgan. Buyurtmachining iltimosiga binoan VTs 4-75 fanatlari flanes o’rniga moslashuvchan qo’shimchalar, tebranish izolyatorlari va nipel ulanishi bilan jihozlangan. Ventilyator -40 ° C dan +45 ° S gacha bo’lgan ish haroratida ishlashi mumkin. Atrof -muhit va havo tarkibida materiallarni, bo’yoq qoplamalarini va mahsulotning elektr izolyatsiyasini yo’q qiladigan agressiv gazlar va bug’lar bo’lmasligi kerak. Fan GOST 15150 bo’yicha o’rtacha U va UHL iqlimi bo’lgan va 2 va 3 -toifali joylashuvli hududlarda ishlash uchun iqlimiy versiyalarda ishlab chiqariladi. 1 -toifali joylashtirish uchun dvigatelni to’g’ridan -to’g’ri quyosh nurlari va yog’ingarchilik ta’siridan himoya qilishga ruxsat beriladi.
(Ру)
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
| Масса и размеры могут отличаться в зависимости от назначения и используемых материалов. | |
(Ру)
Пример обозначения:
ВЦ 4-75-5-О-1-2,2/1500-Пр0-У1
♦ ВЦ 4-75 – Типовое обозначение
♦ 5 – Типоразмер рабочего колеса, дм
♦ О – Назначение
♦ 1 – Конструктивное исполнение по ГОСТ 5976
♦ 2,2/1500 – Электродвигатель кВт/об.мин.
♦ Пр0 – Положение корпуса по ГОСТ 5976
♦ У1 – Климатическое исполнение по ГОСТ 115150
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-2,5 | 1 | 0,12 | 1500 | 480-980 | 193-96 | 23 | ДО-38 | 5 |
| ВЦ 4-75-2,5 | 1 | 0,18 | 1500 | 480-980 | 193-96 | 23 | ДО-38 | 5 |
| ВЦ 4-75-2,5 | 1 | 0,25 | 1500 | 480-980 | 193-96 | 24 | ДО-38 | 5 |
| ВЦ 4-75-2,5 | 1 | 0,55 | 3000 | 960-1970 | 740-380 | 25 | ДО-38 | 5 |
| ВЦ 4-75-2,5 | 1 | 0,75 | 3000 | 960-1970 | 740-380 | 27 | ДО-38 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 58 | 61 | 69 | 62 | 60 | 58 | 50 | 41 | 67 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 72 | 73 | 76 | 84 | 77 | 75 | 73 | 65 | 84 |
| Частота вращения, 3000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-3,15 | 1 | 0,25 | 1500 | 1000-1950 | 315-163 | 30 | ДО-38 | 5 |
| ВЦ 4-75-3,15 | 1 | 0,37 | 1500 | 1000-1950 | 315-163 | 30 | ДО-38 | 5 |
| ВЦ 4-75-3,15 | 1 | 1,5 | 3000 | 2000-3750 | 1250-650 | 34 | ДО-38 | 5 |
| ВЦ 4-75-3,15 | 1 | 2,2 | 3000 | 2000-3750 | 1250-650 | 40 | ДО-38 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
| Частота вращения, 3000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-4 | 1 | 0,25 | 1000 | 1250-2950 | 230-130 | 51,5 | ДО-39 | 5 |
| ВЦ 4-75-4 | 1 | 0,37 | 1000 | 1250-2950 | 230-130 | 51,5 | ДО-39 | 5 |
| ВЦ 4-75-4 | 1 | 0,75 | 1500 | 1850-4300 | 520-290 | 54,8 | ДО-39 | 5 |
| ВЦ 4-75-4 | 1 | 1,1 | 1500 | 1850-4300 | 520-290 | 54,8 | ДО-39 | 5 |
| ВЦ 4-75-4 | 1 | 5,5 | 3000 | 3800-8800 | 2100-1190 | 72,2 | ДО-39 | 5 |
| ВЦ 4-75-4 | 1 | 7,5 | 3000 | 3800-8800 | 2100-1190 | 89,9 | ДО-39 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 69 | 68 | 74 | 70 | 64 | 60 | 51 | 46 | 77 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 74 | 77 | 85 | 78 | 76 | 74 | 66 | 57 | 82 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 87 | 90 | 93 | 101 | 94 | 92 | 90 | 82 | 101 |
| Частота вращения, 3000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-5 | 1 | 0,55 | 1000 | 2600-3600 | 370-350 | 93 | ДО-40 | 5 |
| ВЦ 4-75-5 | 1 | 0,75 | 1000 | 2600-5100 | 370-195 | 95 | ДО-40 | 5 |
| ВЦ 4-75-5 | 1 | 2,2 | 1500 | 3950-7900 | 860-440 | 107 | ДО-40 | 5 |
| ВЦ 4-75-5 | 1 | 3,0 | 1500 | 3950-7900 | 860-440 | 107 | ДО-40 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 71 | 73 | 81 | 74 | 72 | 70 | 62 | 53 | 78 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 80 | 84 | 92 | 85 | 83 | 81 | 73 | 64 | 89 |
| Частота вращения, 1500 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-6,3 | 1 | 2,2 | 1000 | 5200-10500 | 600-310 | 162 | ДО-41 | 5 |
| ВЦ 4-75-6,3 | 1 | 3,0 | 1000 | 5200-10500 | 600-310 | 162 | ДО-41 | 5 |
| ВЦ 4-75-6,3 | 1 | 5,5 | 1500 | 8000-12000 | 1380-1200 | 178 | ДО-41 | 5 |
| ВЦ 4-75-6,3 | 1 | 7,5 | 1500 | 8000-15800 | 1380-710 | 178 | ДО-41 | 5 |

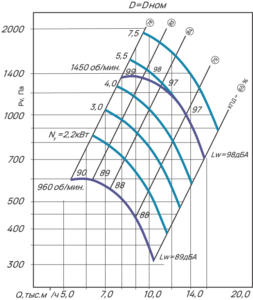

Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 90 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
| Частота вращения, 1500 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-8 | 1 | 2,2 | 750 | 8200-15300 | 550-430 | 254 | ДО-42 | 5 |
| ВЦ 4-75-8 | 1 | 3,0 | 750 | 8200-15300 | 550-430 | 254 | ДО-42 | 5 |
| ВЦ 4-75-8 | 1 | 5,5 | 1000 | 11100-21600 | 990-640 | 277 | ДО-42 | 5 |
| ВЦ 4-75-8 | 1 | 7,5 | 1000 | 11100-21600 | 990-640 | 277 | ДО-42 | 5 |
| ВЦ 4-75-8 | 1 | 18,5 | 1500 | 17100-32400 | 2150-1400 | 312 | ДО-42 | 5 |
| ВЦ 4-75-8 | 1 | 22,0 | 1500 | 17100-32400 | 2150-1400 | 312 | ДО-42 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 84 | 82 | 90 | 84 | 76 | 74 | 65 | 60 | 91 |
| Частота вращения, 750 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 89 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 93 | 103 | 95 | 93 | 92 | 83 | 75 | 99 |
| Частота вращения, 1500 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-10 | 1 | 7,5 | 750 | 15900-31500 | 860-450 | 600 | ДО-43 | 6 |
| ВЦ 4-75-10 | 1 | 11,0 | 750 | 15900-31500 | 860-450 | 600 | ДО-43 | 6 |
| ВЦ 4-75-10 | 1 | 18,5 | 1000 | 21500-42000 | 1500-790 | 680 | ДО-43 | 6 |
| ВЦ 4-75-10 | 1 | 22,0 | 1000 | 21500-42000 | 1500-790 | 680 | ДО-43 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
| Частота вращения, 750 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
| Частота вращения, 1000 об/мин. | ||||||||
(Ру)
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-12,5 | 1 | 22,0 | 750 | 31100-61500 | 1350-700 | 1380 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 1 | 30,0 | 750 | 31100-61500 | 1350-700 | 1410 | ДО-44 | 6 |

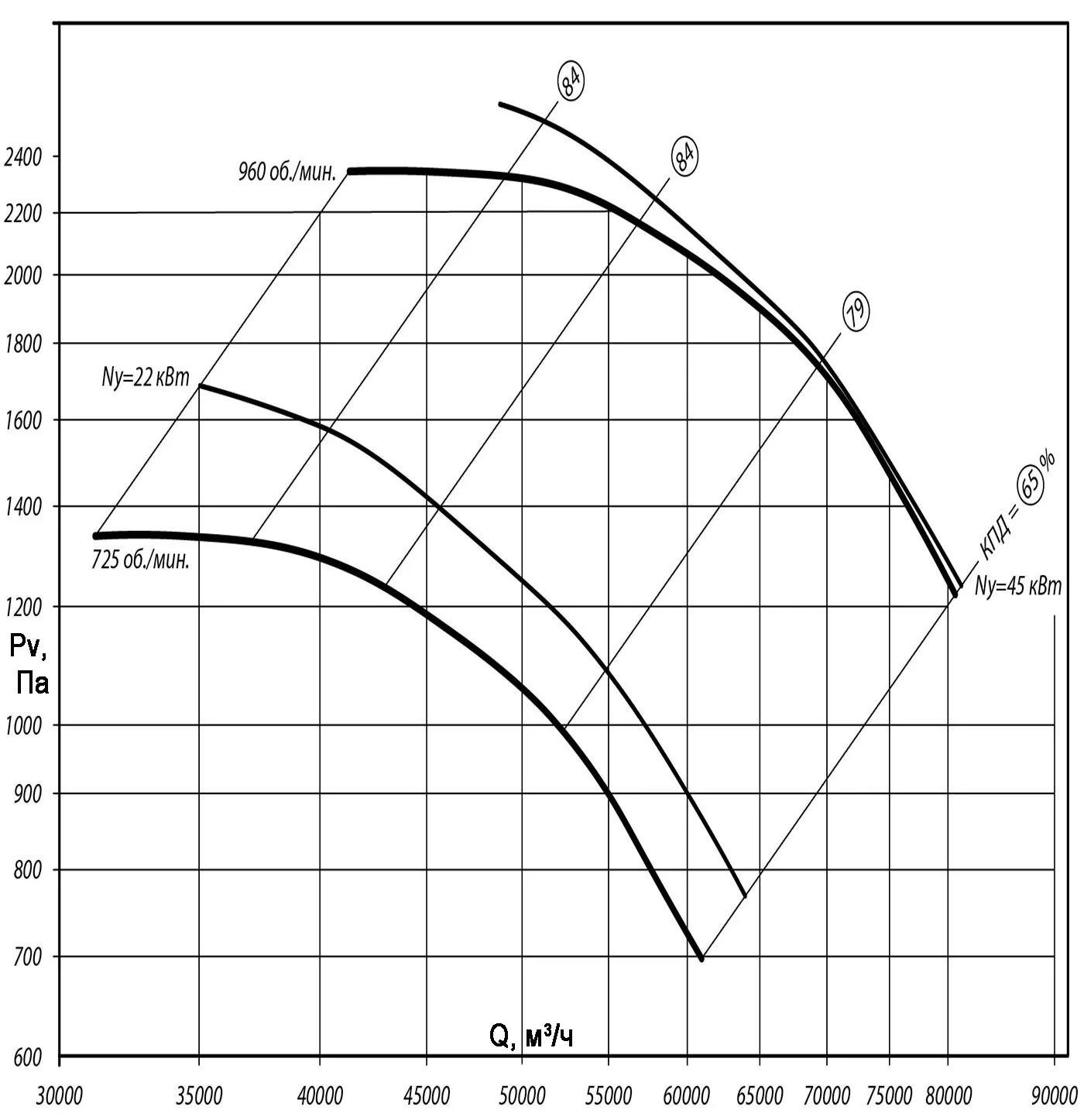

Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 98 | 101 | 97 | 95 | 92 | 87 | 80 | 71 | 97 |
| Частота вращения, 750 об/мин. | ||||||||
(Ру)
Габаритные и присоединительные размеры
| Модель |
Электродвигатель |
Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 4-75-2,5 | 0,12/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,18/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,25/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,55/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,75/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 4-75-3,15 | 0,25/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 0,37/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 1,5/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 543 | 158 |
| ВЦ 4-75-3,15 | 2,2/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 567 | 158 |
| ВЦ 4-75-4 | 0,25/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,37/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,75/1500 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 1,1/1500 | 749 | 463,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 5,5/3000 | 769 | 483,5 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-4 | 7,5/3000 | 770 | 484 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-5 | 0,55/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 0,75/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 2,2/1500 | 935,5 | 582 | 905 | 325 | 204 | 714,5 | 233 |
| ВЦ 4-75-5 | 3,0/1500 | 945,5 | 592 | 905 | 325 | 204 | 737,5 | 233 |
| ВЦ 4-75-6,3 | 2,2/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 855 | 285 |
| ВЦ 4-75-6,3 | 3,0/1000 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 5,5/1500 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 7,5/1500 | 1190 | 745 | 1132 | 409,5 | 249,5 | 925 | 285 |
| ВЦ 4-75-8 | 2,2/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 3,0/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 5,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1030 | 347 |
| ВЦ 4-75-8 | 7,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1070 | 347 |
| ВЦ 4-75-8 | 18,5/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-8 | 22,0/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-10 | 7,5/750 | 1848 | 1152 | 1795 | 650 | 395 | 1230 | 433 |
| ВЦ 4-75-10 | 11,0/750 | 1848 | 1152 | 1795 | 650 | 395 | 1370 | 433 |
| ВЦ 4-75-10 | 18,5/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1395 | 433 |
| ВЦ 4-75-10 | 22,0/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1460 | 433 |
| ВЦ 4-75-12,5 | 22,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| ВЦ 4-75-12,5 | 30,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 4-75-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 4-75-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 4-75-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 4-75-5 | 500 | 530 | 7 | 8 | 348 | 380 | 11х14 | 4 |
| ВЦ 4-75-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 4-75-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| ВЦ 4-75-10 | 1000 | 1050 | 13х20 | 24 | 700 | 750 | 12х20 | 20 |
| ВЦ 4-75-12,5 | 1250 | 1295 | 13х20 | 24 | 875 | 925 | 12х32 | 30 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 4-75-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 4-75-3,15 | 256.5 | 190 | 70 | 80 | 9х25 | 10 |
| ВЦ 4-75-4 | 312 | 308 | 94 | 80 | 9х25 | 10 |
| ВЦ 4-75-5 | 377 | 328 | 125 | 100 | 11х25 | 10 |
| ВЦ 4-75-6,3 | 466 | 440 | 165 | 100 | 12х30 | 10 |
| ВЦ 4-75-8 | 524 | 382 | 148 | 130 | 12х30 | 12 |
| ВЦ 4-75-10 | 1060 | 473 | 280 | – | 15 | 6 |
| ВЦ 4-75-12,5 | 1340 | 730 | 370 | – | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
(Ру)
 |
Акт ввода оборудования в эксплуатацию | |
Опросной лист |
| Скачать | Скачать |
(Ру) Наш менеджер свяжется с вами в ближайшее время.
➥ (Ру) Скачать каталог - 1➥ (Ру) Скачать каталог - 2
