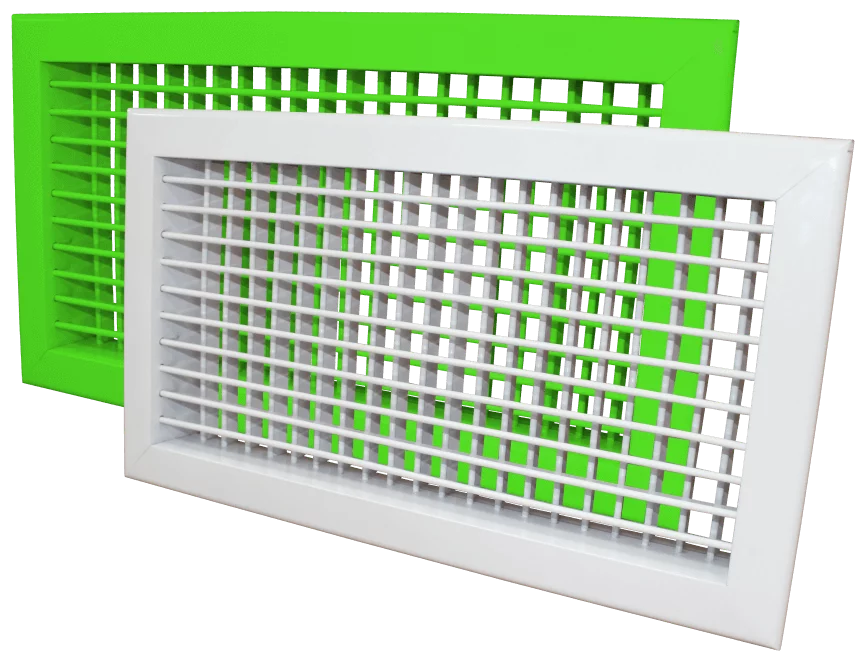

IKKI QATORLI BOSHQARILADIGAN PANJARA RVR-2

Gorizontal va vertikal boshqariladigan jalyuzali ventilyasion boshqariladigan panjara RVR-2 o‘tkazish-tortish shamollatish tizimida va havoni bir xil saqlab turish tizimlarida havoni berish va chiqarib tashlash uchun foydala-niladi, vazifasi bo‘yicha turlicha bo‘lgan xona-larning havo o‘tkazgichida yoki qurilish ishlari o‘rnida montaj qilish uchun mo‘ljallangan.

IKKI QATORLI BOSHQARILADIGAN PANJARA RVR-2

Gorizontal va vertikal boshqariladigan jalyuzali ventilyasion boshqariladigan panjara RVR-2 o‘tkazish-tortish shamollatish tizimida va havoni bir xil saqlab turish tizimlarida havoni berish va chiqarib tashlash uchun foydala-niladi, vazifasi bo‘yicha turlicha bo‘lgan xona-larning havo o‘tkazgichida yoki qurilish ishlari o‘rnida montaj qilish uchun mo‘ljallangan.

Panjaralar gorizontal va vertikal harakatlanadigan jalyuzalar bir qatorda o‘rnatilgan to‘g‘ri burchak shakldagi ramadan iborat, og‘ish burchaklari havo oqimining yo‘nalishlarini o‘zgartirish uchun indivdual tarzda o‘rnatiladi va bir biriga bog‘liq bo‘lmagan tarzda boshqariladi. Panjaralar ekstrudiralangan alyumin profildan tayyorlangan. Himoya-bezakli qoplama sifatida kukunli polimerli bo‘yoqdan foydalaniladi. Qoplamaning asosiy rangi – oq rangda
bo‘ladi. RAL ranglar katalogi bo‘yicha boshqa rangga bo‘yash mumkin.  Havo oqimining hajmini boshqarish (kuchli oqimni boshqarish) zarur bo‘lganda, panjaralar havoni sarflash klapani HSK bilan butlanadi.  Panjaralardan ishchi muhitning harorati -40 °S dan +45 °S gacha bo‘lganda foydalanish mumkin.  Atrof muhit va havoda mahsulot materiallari va lok-bo‘yoq qoplamalarini nosoz holatga olib keladigan agressiv gazlar va bug‘lar bo‘lmasligi kerak.  Panjaralar mo‘’tadil U va UXL iqlimli hududlarda ekspluatasiya qilish uchun va GOST 15150ga asosan 3 va 4 joylashish toifasi uchun iqlimga mos foydalanish sharoitlarda tayyorlanadi.

Panjaraning shartli belgilanishiga misol:
RVR-2 214×214-KRV-RAL9016, bu yerda
RVR-2 – ventilyasion boshqariladigan ikki
qatorli panjara;
214×214 – tip-o‘lcham AxB, mm;
KRV – havoni sarflash klapani
(ko‘rsatma mavjud emasligi, panjara
klapansiz bo‘lishini bildiradi).
RAL – RAL katalogi bo‘yicha qoplama
rangi (ko‘rsatma mavjud emasligi, rangi
oq bo‘lishini bildiradi).

Erkin maydon, m2 164 214 264 314 414 464 514 564 A
100 150 200 250 350 400 450 500 a
164 100 0,01 0,015 0,02 0,025 0,035 0,04 0,045 0,05
В
ы
с
о
т
а

м
м
214 150 0,015 0,022 0,03 0,037 0,052 0,06 0,067 0,075
264 200 0,02 0,03 0,04 0,05 0,07 0,08 0,09 0,1
314 250 0,025 0,037 0,05 0,062 0,087 0,1 0,112 0,125
364 300 0,03 0,045 0,06 0,075 0,105 0,12 0,135 0,15
414 350 0,035 0,052 0,07 0,087 0,122 0,14 0,157 0,175
464 400 0,04 0,06 0,08 0,01 0,14 0,16 0,18 0,2
514 450 0,045 0,067 0,09 0,112 0,157 0,18 0,202 0,225
564 500 0,05 0,075 0,1 0,125 0,175 0,2 0,225 0,25
B b Uzunlik, mm
