YACHEYKALI GOFRILANGAN FILTRLAR YAGF

Yacheykali gofrilangan fil’trlar YaGF o‘tuvchi shamollatish va havoni bir xil ushlab turish tizimlarida turli vazifadagi ma’muriy va sanoat binolarining xonalari uchun tashqi va aylanuvchi havo-ni changdan tozalash uchun mo‘ljallangan. Havoni tozalash darajasi bo‘yicha fil’trlar GOST 30528-97 yoki EUR0VENT4/9 bo‘yicha EU3-EU4ga asosan III va IV klassga taalluqlidir Fil’trlar 10 mkm dan yirik bo‘lgan chang zarralaridan tashqi havoni samarali tozalashni ta’minlaydi.

Maqsad
Tavsif
O'lchamlari
O'lchamlari

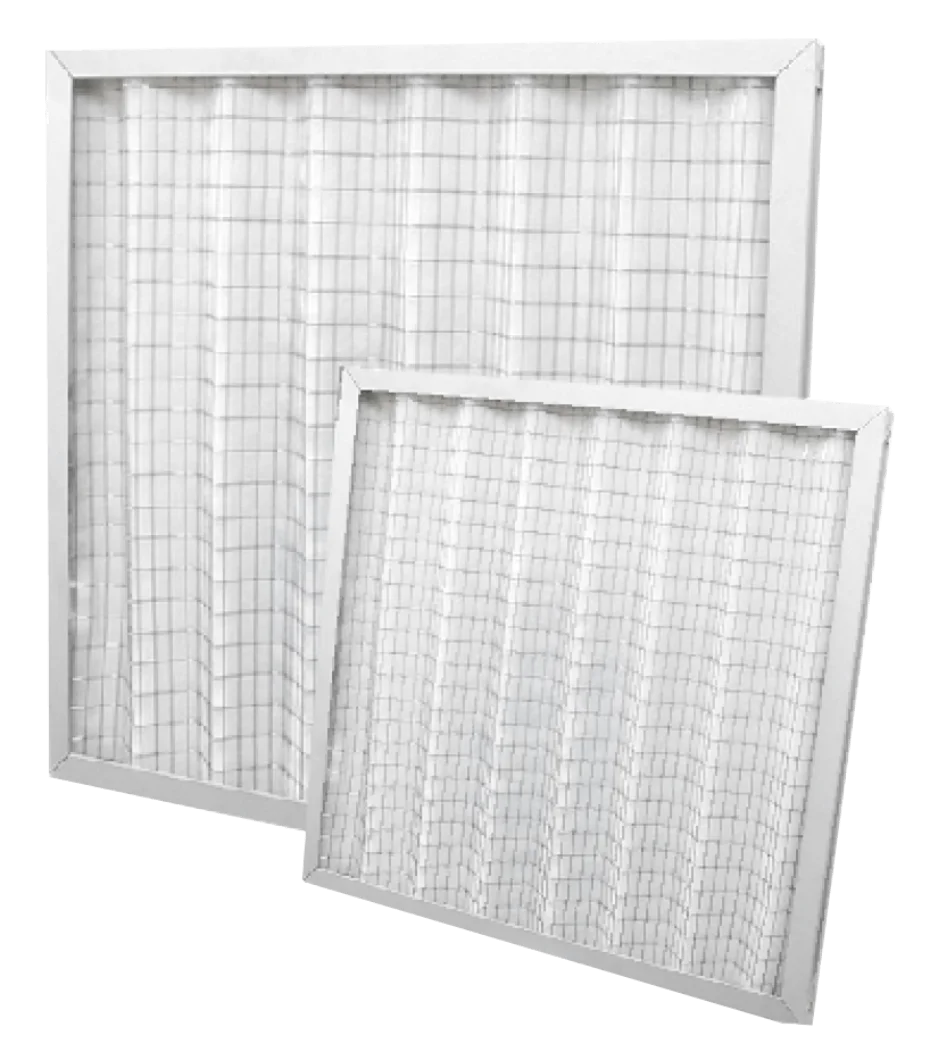

Fil’tlar YaGF ichida gofrlangan (to‘lqinsimon) shakldagi to‘rga tiralib turadigan gofr ko‘rinishdagi fil’trlaydigan material yotqizilgan, alyumin profilli yoki ruxlangan po‘latdan tayyorlangaan ramkadaan iborat. Fil’trlardan foydalanish jarayonida fil’trlargacha va fil’trlardan keyin havo tozalash kameralarining devorlarida o‘rnatilgan shtuserlarga ulangan bosim darajalarining farqini ko‘rsatuvchi datchikning yoki mikromanometrning ko‘rsatkichlari bo‘yicha ularning aerodinamik qarshiligini nazorat qilish kerak. Mazkur fil’tr uchun tavsiya etiladigan darajalarning farqiga erishishda yoki tizimda nazarda tutiladigan bosimdan kelib chiqib fil’trlarni almashtirish zarur. Fil’trlardan ishchi muhitning harorati -40 °S dan +45 °S gacha bo‘lganda foydalanish mumkin. Atrof muhit va tozalaydigan havoda mahsulot materiallari va lok-bo‘yoq qoplamalarini nosoz holatga olib keladigan agressiv gazlar va bug‘lar bo‘lmasligi kerak.
Fil’trlar mo‘’tadil U va UXL iqlimli hududlarda ekspluatasiya qilish uchun va GOST 15150ga asosan 2, 3,4 joylashish toifasi uchun iqlimga mos foydalanish sharoitlarda tayyorlanadi.

EN 779 bo‘yicha klass (EUR0VENT4/9)	Tozalashning o‘rtacha samaradorligi, %	Qarshilik, Pa
		boshlang‘ich		oxirgi
		Chuqurligi L, mm.
		45	100
G3 (EU3)	55	40-70	30-55	200
G4 (EU4)	65	50-80	40-60	250

O‘lchamlar, mm.			m2 uchun nominal’ solishtirma havo yuklamasi m3/s.	Nominal’ unumdorlik, m3/s.	Massa, kg ko‘p emas
A	B	L
287	287	45	7000-10000	570-825	0,7
		100			1,6
305	305	45	7000-10000	650-930	0,8
		100			1,9
490	287	45	7000-10000	980-1400	1,1
		100			1,7
500	500	45	7000-10000	1750-2500	1,5
		100			2,5
592	287	45	7000-10000	1150-1700	1,2
		100			1,9
592	490	45	7000-10000	2050-2900	1,6
		100			2,6
592	592	45	7000-10000	2450-3500	1,8
		100			2,8
610	305	45	7000-10000	1300-1800	1,3
		100			2,0
610	610	45	7000-10000	2600-3700	1,9
		100			3,0
892	287	45	7000-10000	1800-2560	1,8
		100			2,8
892	490	45	7000-10000	3000-4400	2,9
		100			3,9
892	592	45	7000-10000	3700-5300	3,5
		100			4,2

O‘lchamlar, mm.
A	B	L
287	287	45
		100
305	305	45
		100
490	287	45
		100
500	500	45
		100
592	287	45
		100
592	490	45
		100
592	592	45
		100
610	305	45
		100
610	610	45
		100
892	287	45
		100
892	490	45
		100
892	592	45
		100
