VENTILYATOR VR 12-26 (VR 240-26)

VVR 12-26 radial, yuqori bosimli, bir tomonlama assimilyasiya qilinadigan ventilyator bo’lib, turli shamollatish va havoni tozalash tizimlarida, havo isitish tizimlarida, ishlab chiqarish zavodlarida, yengil va og’ir sanoatning texnologik liniyalarida ishlatiladi.

Tavsif
Maqsad
Belgilash
Xususiyatlari
O'lchamlari
Yuklashlar

VR 12-26 radiusli fanat turli xil, asosan sanoat maqsadli konstruktsiyalarda ishlatiladi. Statsionar shamollatish, konditsioner va isitish tizimlariga o’rnatilgan. VR 12-26 umumiy sanoat maqsadlari uchun chang miqdori 100 mg / m3 gacha bo’lgan havo oqimlarini, yopishqoq / tolali zarrachalari bo’lmagan gaz-havo aralashmalarini harakatlantirish uchun mo’ljallangan. VR 12-26 markali sanoat muxlislarini texnologik jarayonlarda tashiladigan gaz-havo muhitini ulardagi portlovchi komponentlarning tutash haroratidan yuqori isitadigan qurilmalarda ishlatish mumkin emas. VR 12-26 ishqibozlari GOST 15150-69 bo’yicha 1 va 2-toifadagi o’rtacha (U) iqlim sharoitida ishlaydi. Atrof -muhit harorati -40 ° C dan + 40 ° C gacha

(Ру)

Индекс	Назначение и материалы
О	Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь
К	Коррозионностойкое исполнение, материал – нержавеющая сталь
Ж	Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь
КЖ	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВА	Взрывозащищенное исполнение, материал – алюминиевые сплавы
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

(Ру)

Пример обозначения:

ВР 12-26-4-О-1-7,5/3000-Пр0-У1

♦ ВР 12-26 – Типовое обозначение

♦ 4 – Типоразмер рабочего колеса, дм

♦ О – Назначение

♦ 1 – Конструктивное исполнение по ГОСТ 5976

♦ 7,5/3000 – Электродвигатель кВт/об.мин.

♦ Пр0 – Положение корпуса по ГОСТ 5976

♦ У1 – Климатическое исполнение по ГОСТ 115150

ВР 12-26-2,5
ВР 12-26-3,15
ВР 12-26-4
ВР 12-26-4,5
ВР 12-26-5
ВР 12-26-5,5

(Ру)

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
		Мощность, кВт	Частота вращения, об/мин				Тип	Кол.
ВР 12-26-2,5	1	1,1	3000	320-950	1730-1500	30	ДО-40	4

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
93	92	91	93	90	87	83	81	95
Частота вращения, 3000 об/мин.

(Ру)

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 12-26-3,15	1	3,0	3000	1000-1820	2600-2500	45	ДО-40	4
ВР 12-26-3,15	1	4,0	3000	1000-2200	2600-2450	55	ДО-40	4

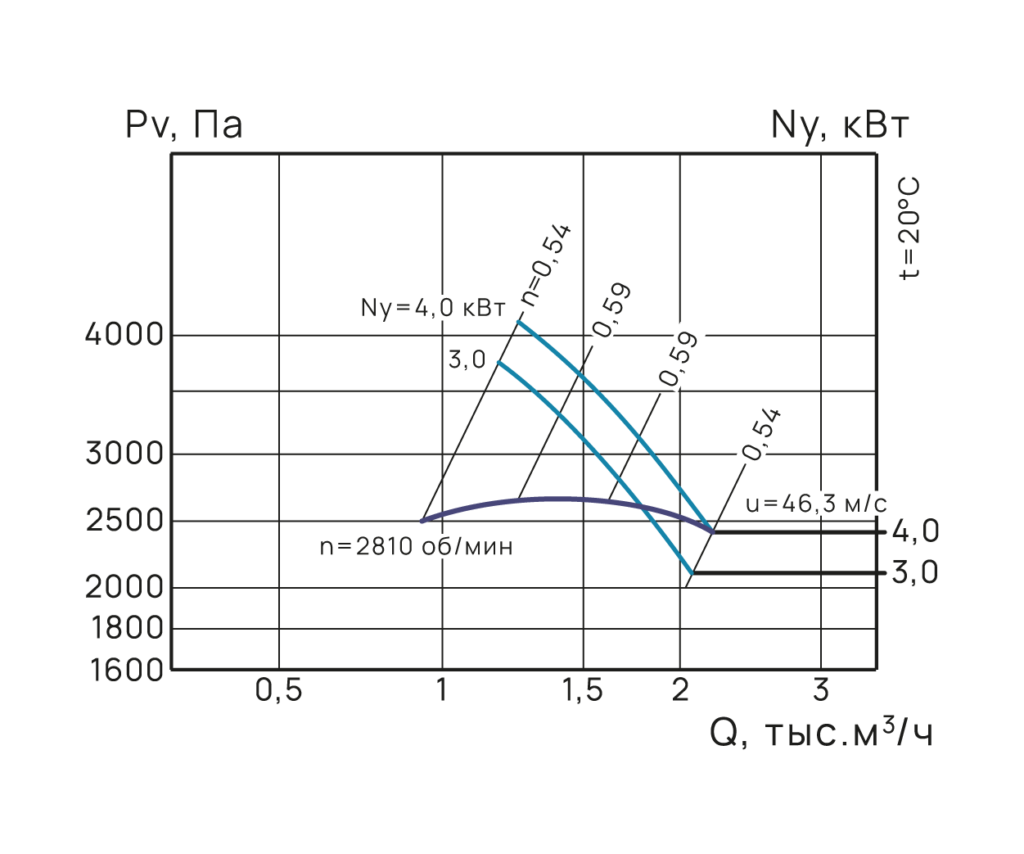

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
96	95	97	99	99	98	88	80	103
Частота вращения, 3000 об/мин.

(Ру)

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 12-26-4	1	7,5	3000	2000-3000	4600-4200	110	ДО-41	4
ВР 12-26-4	1	15,0	3000	2000-4250	4750-4200	170	ДО-41	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
97	98	99	104	105	101	98	93	114
Частота вращения, 3000 об/мин.

(Ру)

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
		Мощность, кВт	Частота вращения, об/мин				Тип	Кол.
ВР 12-26-4,5	1	18,5	3000	3500-5400	5850-5150	215	ДО-41	6

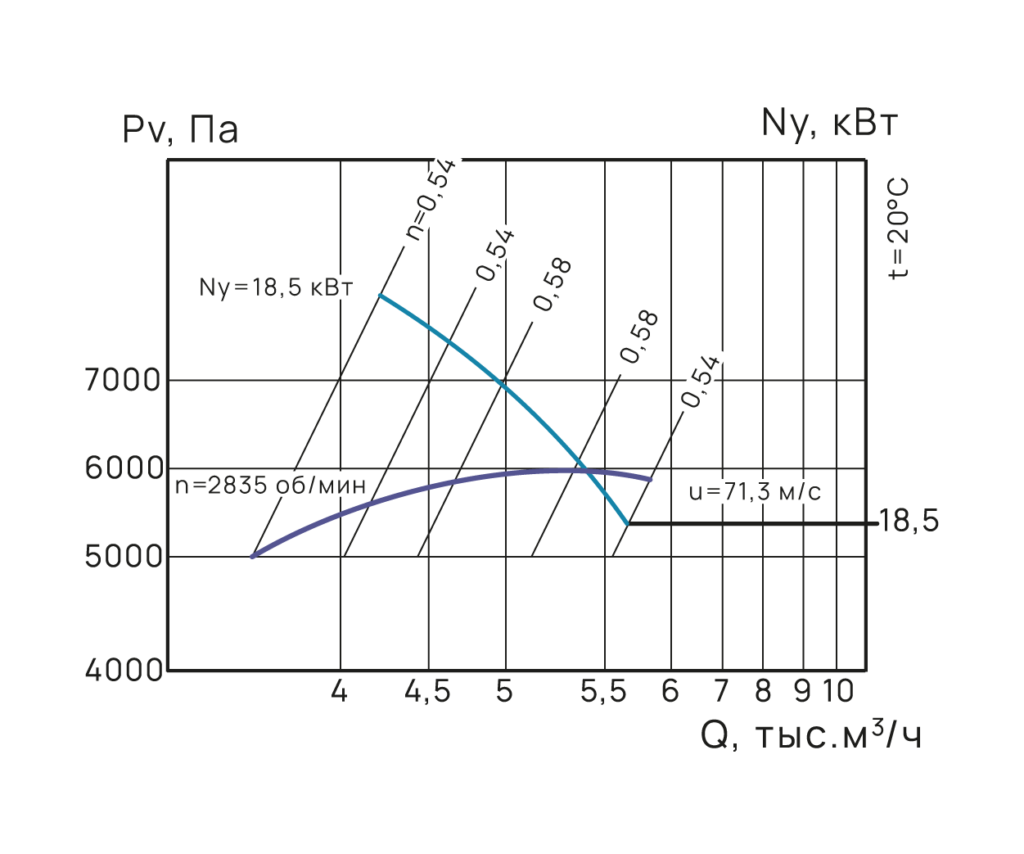

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
99	100	101	105	106	103	100	94	115
Частота вращения, 3000 об/мин.

(Ру)

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 12-26-5	1	30,0	3000	4500-8400	7750-6950	292	ДО-42	6
ВР 12-26-5	1	45,0	3000	4500-9400	7750-6950	327	ДО-42	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
100	101	103	106	107	104	102	95	117
Частота вращения, 3000 об/мин.

(Ру)

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
		Мощность, кВт	Частота вращения, об/мин				Тип	Кол.
ВР 12-26-5,5	1	45,0	3000	5000-9400	8000-6800	370	ДО-42	6

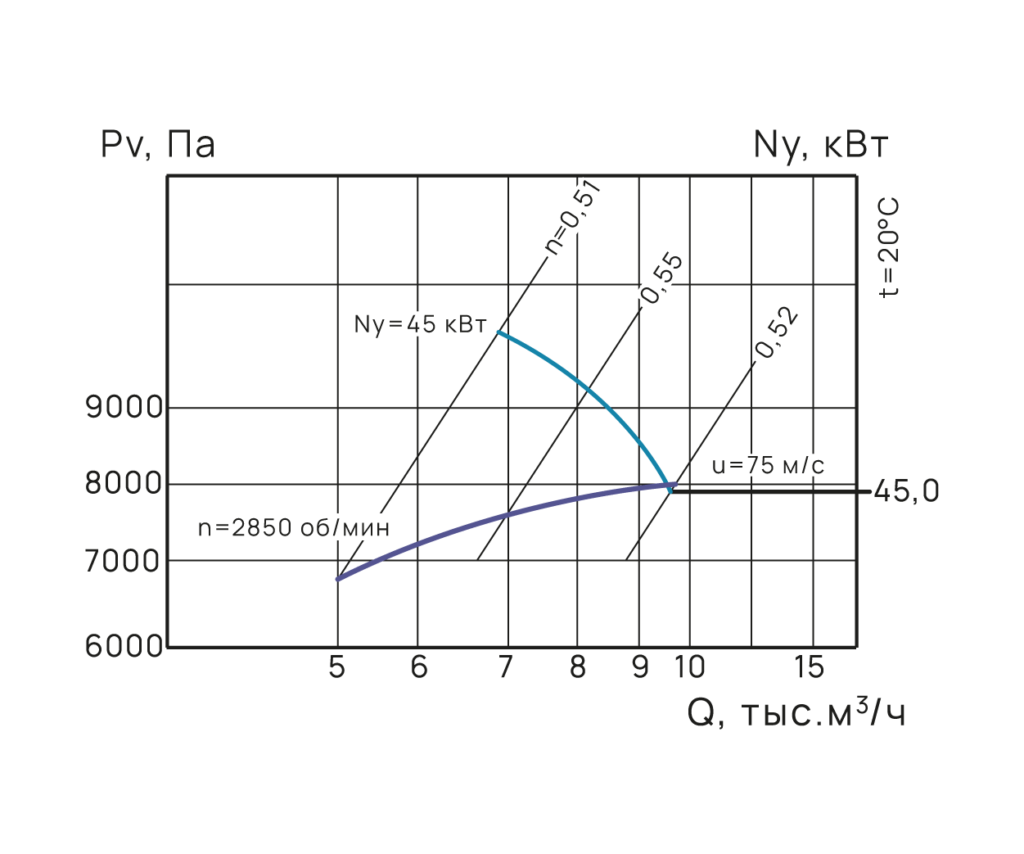

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
103	104	106	108	107	106	104	98	118
Частота вращения, 3000 об/мин.

(Ру)

Габаритные и присоединительные размеры

Модель	Электродвигатель	Размеры, мм
Модель	Электродвигатель	A	H	h	L	Lmax
ВР 12-26-2,5	1,1/3000	150	250	152	72	380
ВР 12-26-3,15	3,0/3000	186	305	189	90	430
ВР 12-26-3,15	4,0/3000	186	305	189	90	450
ВР 12-26-4	7,5/3000	238	380	240	115	560
ВР 12-26-4	15,0/3000	238	380	240	115	690
ВР 12-26-4,5	18,5/3000	268	420	268	130	800
ВР 12-26-5	30,0/3000	298	470	297	143	820
ВР 12-26-5	45,0/3000	298	470	297	143	930
ВР 12-26-5,5	45,0/3000	327	500	326	157	950

Модель	Электродвигатель	Размеры, мм
Модель	Электродвигатель	D	D1	d	n	L1	L2	B1	B2	t1	t2	d1	n1	B	L3	L4	d2	n2
ВР 12-26-2,5	1,1/3000	155	180	8	8	100	75	130	105	80	80	8	8	245	210	25	12	4
ВР 12-26-3,15	3,0/3000	195	220	8	8	128	96	172	140	80	80	8	8	300	300	10	12	4
ВР 12-26-3,15	4,0/3000	195	220	8	8	128	96	172	140	80	80	8	8	300	300	10	12	4
ВР 12-26-4	7,5/3000	250	275	8	8	160	120	204	164	80	80	8	8	370	340	42	14	4
ВР 12-26-4	15,0/3000	250	275	8	8	160	120	204	164	80	80	8	8	370	440	42	14	4
ВР 12-26-4,5	18,5/3000	280	310	8	8	180	135	220	175	100	100	8	8	440	490	45	14	4
ВР 12-26-5	30,0/3000	315	340	10	8	200	150	252	202	100	100	10	8	460	520	53	18	4
ВР 12-26-5	45,0/3000	315	340	10	8	200	150	252	202	100	100	10	8	460	580	53	18	4
ВР 12-26-5,5	45,0/3000	340	370	10	8	220	165	270	200	90	100	10	10	500	600	60	18	4

Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
