ВЕНТИЛЯТОР ВР 6-28
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
Вентиляторы ВР 6-28 представлены 5 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Рабочее колесо вентилятора соединено с двигателем клиноременной передачей. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Мощность электродвигателя, кВт | Частота вращения раб. колеса, об/мин | Пределы параметров в рабочей зоне | |
| Производительность, м3/ч | Полное давление, Па | ||||
| ВР 6-28-5 | 5 | 2,2-5,5 | 1800/2300 | 1152-3420/1440-4320 | 1800-1400/3000-2250 |
| ВР 6-28-6,3 | 5 | 7,5-22,0 | 1800/2600 | 2340-6660/3240-9720 | 2800-2250/6000-4750 |
| ВР 6-28-8 | 5 | 22,0-75,0 | 1800/2600 | 4680-13680/6840-19800 | 4650-3650/9650-7500 |
| ВР 6-28-10 | 5 | 15,0-90,0 | 1100/2000 | 5580-16200/10080-29160 | 2680-2170/9000-7000 |
| ВР 6-28-12,5 | 5 | 18,5-132,0 | 800/1600 | 8100-23040/16200-46800 | 2250-1760/9000-7000 |
| Модельный ряд и краткие технические характеристики. | |||||
| Конструктивное исполнение. |
| Положение корпуса. |
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| Масса и размеры могут отличаться в зависимости от назначения и используемых материалов. | |
Пример обозначения:
ВР 6-28-10-О-5-30,0/1500-1300-Пр0-У1
♦ ВР 6-28 – Типовое обозначение
♦ 10 – Типоразмер рабочего колеса, дм
♦ О – Назначение
♦ 5 – Конструктивное исполнение по ГОСТ 5976
♦ 30,0/1500 – Электродвигатель кВт/об.мин.
♦ 1300 – Рабочее колесо, об.мин.
♦ Пр0 – Положение корпуса по ГОСТ 5976
♦ У1 – Климатическое исполнение по ГОСТ 115150
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-5 | 1800 | 2,2 | подбор | 1152-3420 | 1800-1400 | 150 | ДО-40 | 6 |
| ВР 6-28-5 | 2300 | 5,5 | подбор | 1440-4320 | 3000-2250 | 165 | ДО-40 | 6 |
| Конструктивное исполнение 5. | ||||||||

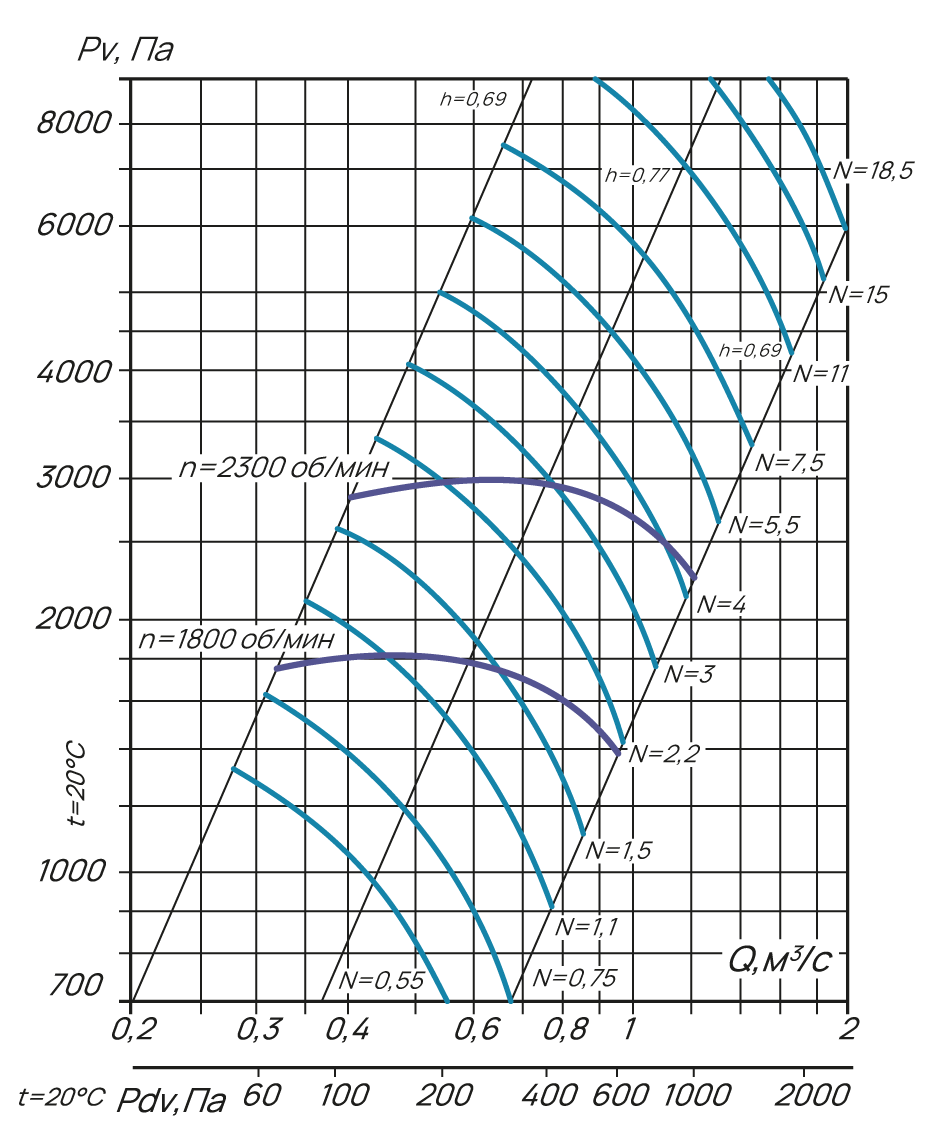

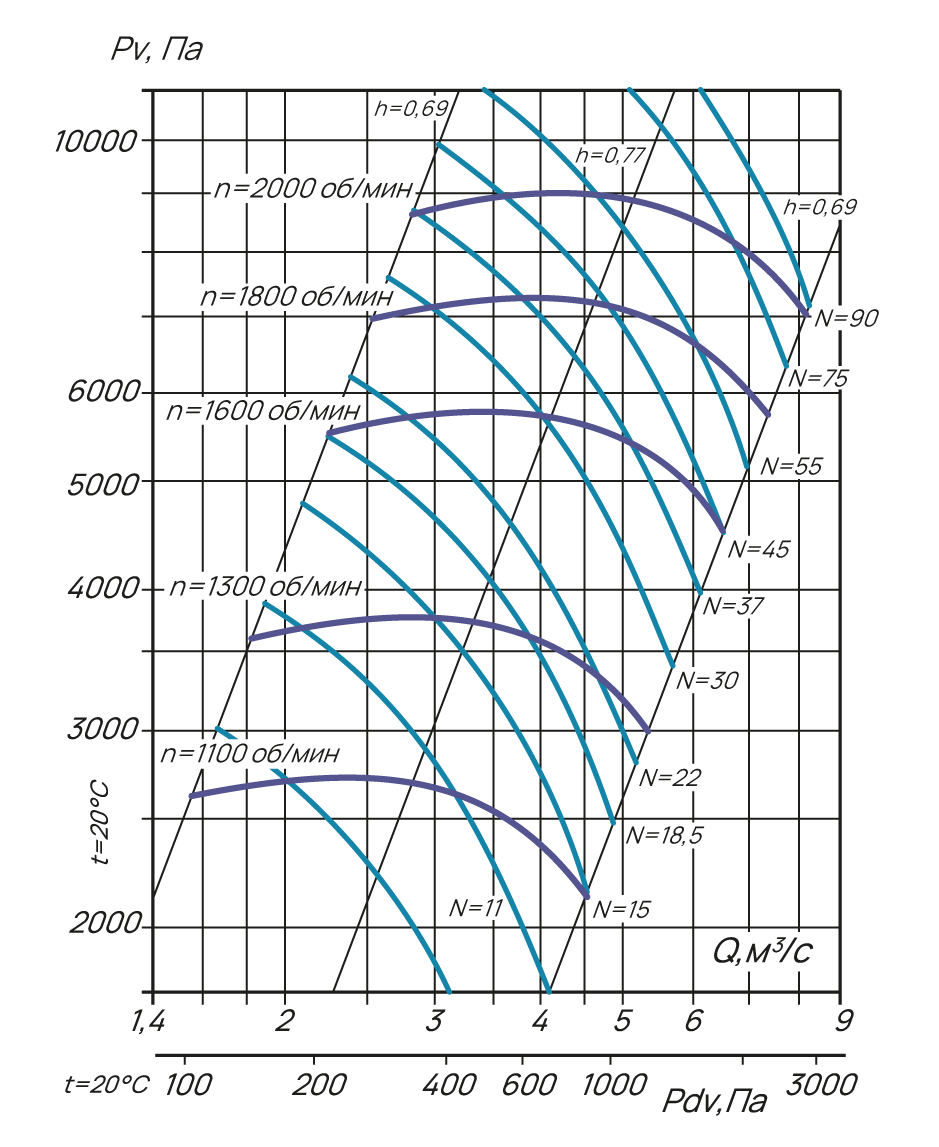

Аэродинамические характеристики
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-6,3 | 1800 | 7,5 | подбор | 2340-6660 | 2800-2250 | 215 | ДО-42 | 6 |
| ВР 6-28-6,3 | 2200 | 15,0 | подбор | 2880-8100 | 4300-3400 | 225 | ДО-42 | 6 |
| ВР 6-28-6,3 | 2600 | 22,0 | подбор | 3240-9720 | 6000-4750 | 340 | ДО-42 | 6 |
| Конструктивное исполнение 5. | ||||||||

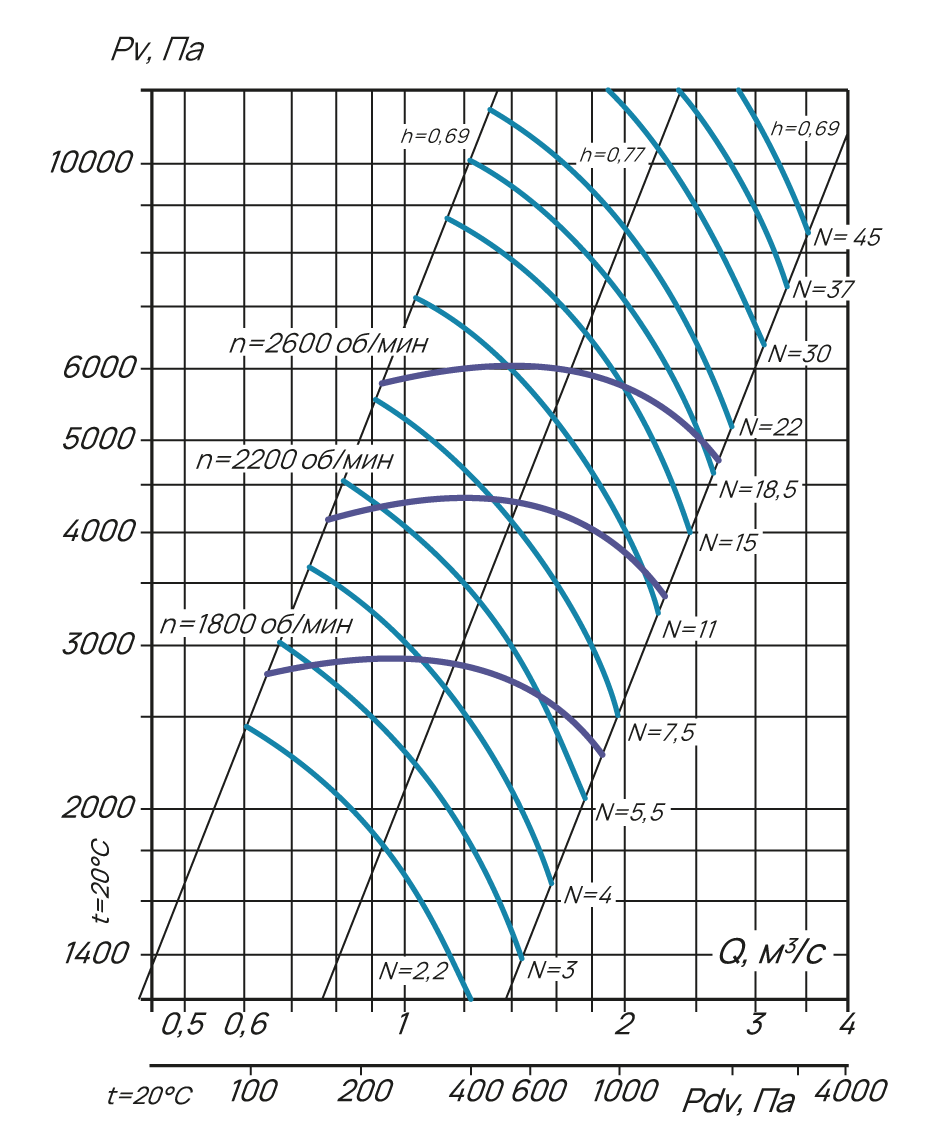

Аэродинамические характеристики
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-8 | 1800 | 22,0 | подбор | 4680-13680 | 4650-3650 | 520 | ДО-42 | 8 |
| ВР 6-28-8 | 2200 | 45,0 | подбор | 5760-16560 | 7000-5500 | 615 | ДО-42 | 8 |
| ВР 6-28-8 | 2600 | 75,0 | подбор | 6840-19800 | 9650-7500 | 810 | ДО-42 | 10 |
| Конструктивное исполнение 5. | ||||||||

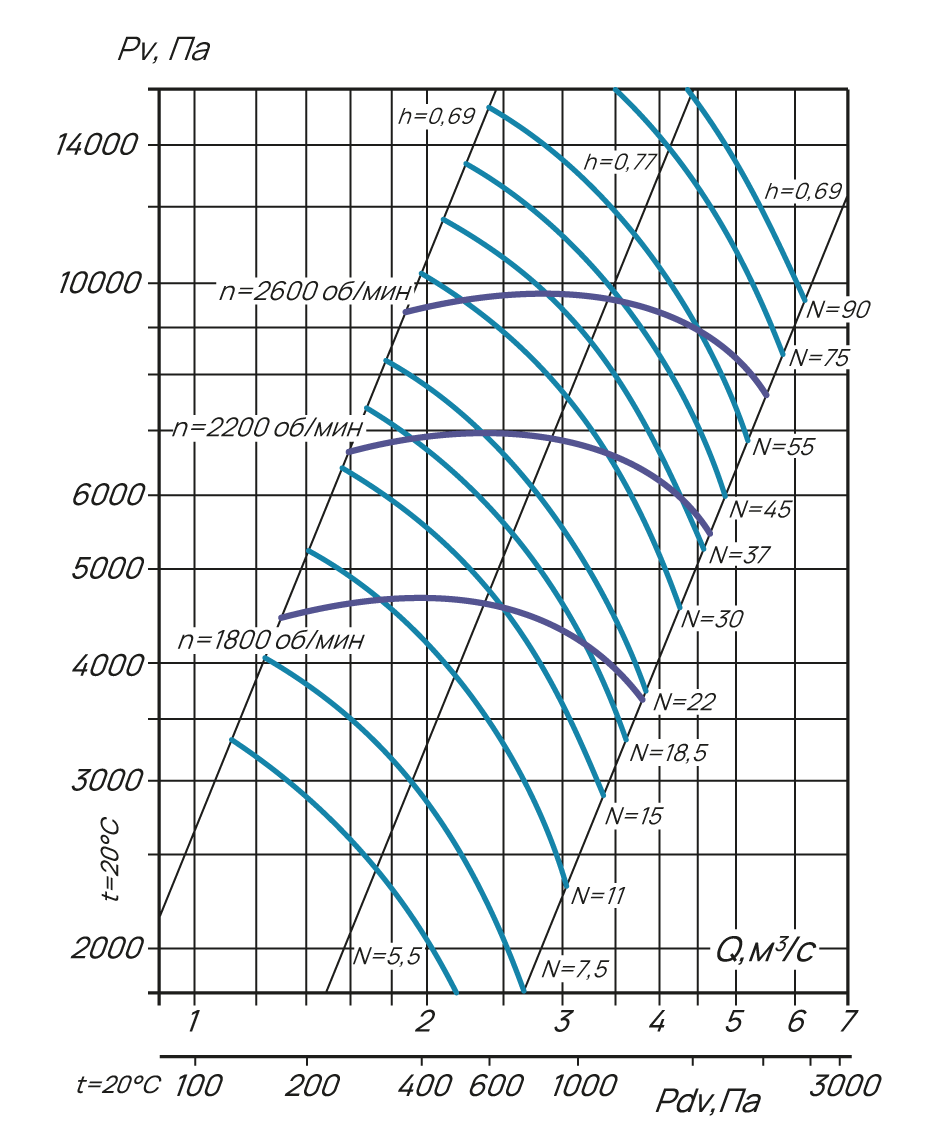

Аэродинамические характеристики
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-10 | 1100 | 15,0 | подбор | 5580-16200 | 2680-2170 | 680 | ДО-44 | 6 |
| ВР 6-28-10 | 1300 | 30,0 | подбор | 6480-19080 | 3750-3000 | 745 | ДО-44 | 6 |
| ВР 6-28-10 | 1600 | 45,0 | подбор | 8100-23400 | 5750-4500 | 825 | ДО-44 | 8 |
| ВР 6-28-10 | 1800 | 75,0 | подбор | 9000-26640 | 7300-5750 | 995 | ДО-44 | 10 |
| ВР 6-28-10 | 2000 | 90,0 | подбор | 10080-29160 | 9000-7000 | 1035 | ДО-44 | 10 |
| Конструктивное исполнение 5. | ||||||||
Аэродинамические характеристики
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-12,5 | 800 | 18,5 | подбор | 8100-23040 | 2250-1760 | 875 | ДО-44 | 8 |
| ВР 6-28-12,5 | 1200 | 55,0 | подбор | 12420-34200 | 5150-4000 | 1055 | ДО-44 | 10 |
| ВР 6-28-12,5 | 1600 | 132,0 | подбор | 16200-46800 | 9000-7000 | 1700 | ДО-45 | 10 |
| Конструктивное исполнение 5. | ||||||||

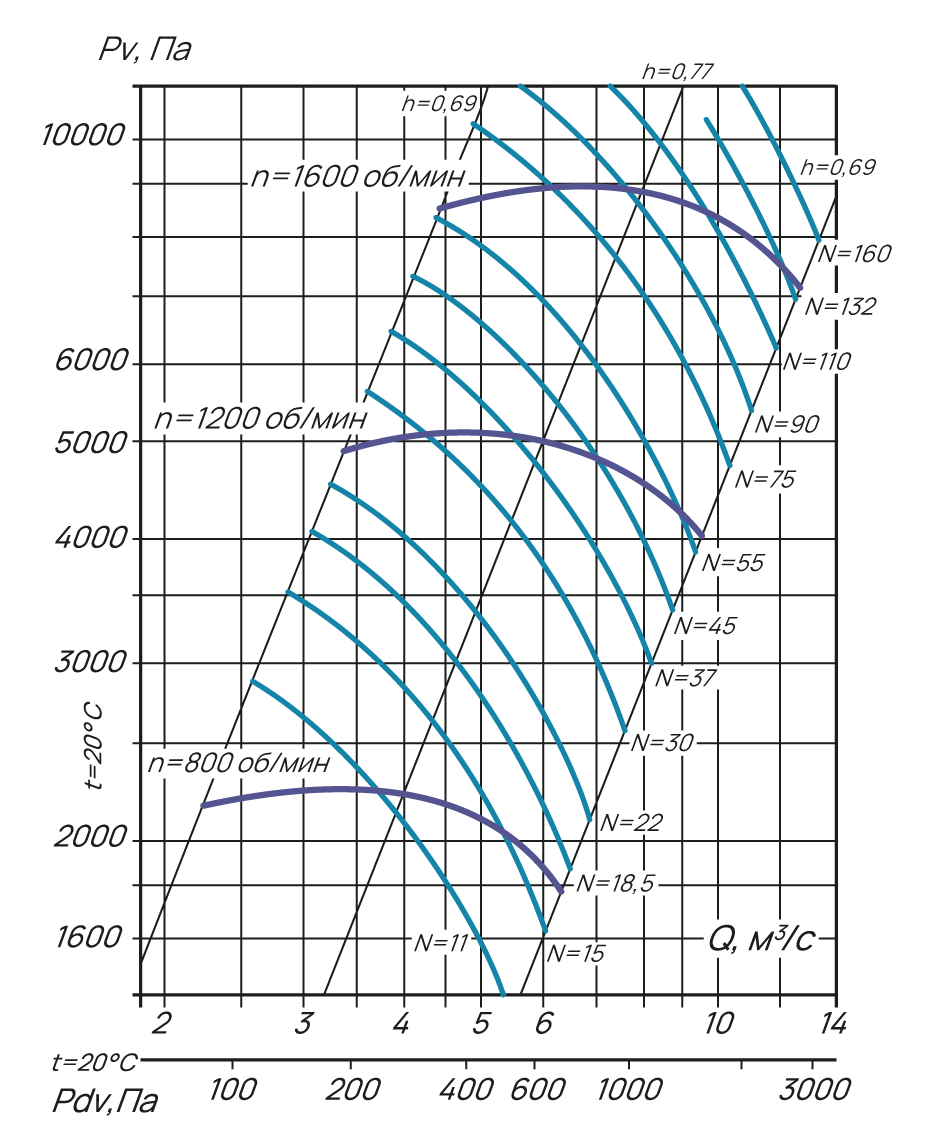

Аэродинамические характеристики
