KANALLI VENTILYATOR VKPP
VKPP to‘g‘ri burchakli kanalli ventilyatorlar kanallarni shamollatish tizimlarining bir qismi sifatida ishlashga mo‘ljallangan bo‘lib, kanallar bo‘ylab havo yoki chiqindi oqimini hosil qilish uchun ishlatiladi. Rux bilan qoplangan korpusda joylashgan ushbu turdagi kanalli ventilyatorlar to‘g‘ridan-to‘g‘ri havo o‘tkazgich qismiga o‘rnatiladi va ko‘p joy egallamaydi. Analoglari: WNP, VL, VRPP.
(Ру) Канальные радиальные вентиляторы ВКПП предназначены для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Серия представлена 9 типоразмерами, каждый из которых имеет несколько модификаций, что позволяет подобрать оптимальное решение под конкретные задачи. Корпус выполнен из оцинкованной стали со съёмной крышкой для удобства обслуживания. Рабочее колесо из прочного полиамида, армированного стекловолокном, установлено непосредственно на вал электродвигателя.
Вентиляторы оснащены асинхронными трёхфазными двигателями с короткозамкнутым ротором (класс защиты IP54), расположенными в воздушном потоке для эффективного охлаждения. Встроенные термоконтакты обеспечивают надёжную защиту от перегрева и перегрузки, а производительность регулируется изменением частоты вращения с помощью частотных преобразователей. Рабочий диапазон температур перемещаемого воздуха составляет от -40°C до +40°C.
Монтаж возможен в любом положении непосредственно в сеть воздуховодов, а для снижения вибрации рекомендуется использовать гибкие вставки до и после вентилятора.
(Ру)
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП – Типовое обозначение
♦ 50х30 – Типоразмер АхВ, см
♦ 2 – Число полюсов электродвигателя
♦ D – Электродвигатель (D-трёхфазный)
♦ 22 – Диаметр рабочего колеса, см
- ВКПП 40х20-2D18
- (Ру) ВКПП 50х25
- ВКПП 50х30-2D22
- ВКПП 60х30-2D25
- ВКПП 60х35-2D28
- ВКПП 70х40-2DM31
- (Ру) ВКПП 80х50
- ВКПП 90х50-2D35
- ВКПП 100х50-2D40
(Ру)
| ВКПП 40х20-2D18 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 0,25 | |
| Ток | А | 1,23/0,71 | |
| Максимальный расход воздуха | м³/ч | 680 | |
| Максимальное давление | Па | 320 | |
| Частота вращения | об/мин | 2720 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 66,0 | 38,7 | 50,6 | 54,9 | 62,4 | 59,8 | 57,8 | 52,8 | 46,7 |
| Шум на всасывании | 69,0 | 41,8 | 53,4 | 57,9 | 65,3 | 62,9 | 61 | 55,7 | 49,6 |
| Шум через корпус | 60,3 | 32,3 | 44,9 | 52,4 | 55,3 | 54,9 | 51 | 48,7 | 41,6 |
Условия испытаний: Рп=260 Па
(Ру)
| ВКПП 50х25-2D20 | | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 0,25 | |
| Ток | А | 1,23/0,71 | |
| Максимальный расход воздуха | м³/ч | 1150 | |
| Максимальное давление | Па | 410 | |
| Частота вращения | об/мин | 2720 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 68,1 | 40,6 | 52,8 | 57,3 | 64,6 | 61,8 | 59,9 | 54,9 | 48,8 |
| Шум на всасывании | 71,0 | 43,6 | 55,7 | 60,1 | 67,6 | 64,6 | 62,7 | 57,9 | 51,7 |
| Шум через корпус | 62,3 | 34,1 | 47,2 | 54,6 | 57,6 | 56,6 | 52,7 | 50,9 | 43,7 |
Условия испытаний: Рп=310 Па
| ВКПП 50х25-2D22 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 0,55 | |
| Ток | А | 2,31/1,34 | |
| Максимальный расход воздуха | м³/ч | 1600 | |
| Максимальное давление | Па | 530 | |
| Частота вращения | об/мин | 2740 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 72,8 | 44,2 | 56,1 | 59,5 | 66,9 | 65,2 | 67,3 | 65,2 | 60,2 |
| Шум на всасывании | 76,0 | 47,5 | 59 | 62,9 | 70,2 | 68,2 | 70,4 | 68,2 | 63,2 |
| Шум через корпус | 67,4 | 38 | 50,5 | 57,4 | 60,2 | 60,2 | 60,4 | 61,2 | 55,2 |
Условия испытаний: Рп=400 Па
(Ру)
| ВКПП 50х30-2D22 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 0,55 | |
| Ток | А | 2,31/1,34 | |
| Максимальный расход воздуха | м³/ч | 1680 | |
| Максимальное давление | Па | 540 | |
| Частота вращения | об/мин | 2740 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 72 | 43,4 | 55,3 | 58,7 | 66,3 | 64,4 | 66,3 | 64,1 | 59,1 |
| Шум на всасывании | 75 | 46,3 | 58,3 | 61,6 | 69,2 | 67,2 | 69,4 | 67,2 | 62,3 |
| Шум через корпус | 66,4 | 36,8 | 49,8 | 56,1 | 59,2 | 59,2 | 59,4 | 60,2 | 54,3 |
Условия испытаний: Рп=400 Па
| ВКПП 50х30-2D25 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 0,75 | |
| Ток | А | 3,17/1,83 | |
| Максимальный расход воздуха | м³/ч | 2300 | |
| Максимальное давление | Па | 630 | |
| Частота вращения | об/мин | 2780 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 78 | 44,1 | 56,1 | 64,6 | 68,8 | 73,2 | 73,3 | 69,1 | 63 |
| Шум на всасывании | 80,9 | 46,9 | 58,8 | 67,6 | 71,8 | 76,1 | 76,1 | 72 | 66,2 |
| Шум через корпус | 71,5 | 37,4 | 49,3 | 61,1 | 60,8 | 67,1 | 65,1 | 64 | 57,2 |
Условия испытаний: Рп=550 Па
(Ру)
| ВКПП 60х30-2D25 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 0,75 | |
| Ток | А | 3,17/1,83 | |
| Максимальный расход воздуха | м³/ч | 2350 | |
| Максимальное давление | Па | 640 | |
| Частота вращения | об/мин | 2780 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 77 | 43,2 | 54,8 | 63,4 | 68 | 72,3 | 72,1 | 68,3 | 62,2 |
| Шум на всасывании | 80 | 46 | 58,1 | 66,5 | 71 | 75,2 | 75,2 | 71,1 | 64,9 |
| Шум через корпус | 70,5 | 36,5 | 48,6 | 60 | 60 | 66,2 | 64,2 | 63,1 | 55,9 |
Условия испытаний: Рп=550 Па
| ВКПП 60х30-2D28 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 1,1 | |
| Ток | А | 4,26/2,46 | |
| Максимальный расход воздуха | м³/ч | 3400 | |
| Максимальное давление | Па | 780 | |
| Частота вращения | об/мин | 2840 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 79,9 | 49,1 | 60,8 | 69,6 | 71,9 | 73,9 | 75,2 | 70,2 | 66,1 |
| Шум на всасывании | 83,1 | 52,2 | 64,1 | 72,5 | 75,1 | 77,1 | 78,5 | 73 | 69,1 |
| Шум через корпус | 72,6 | 42,7 | 53,6 | 65 | 63,1 | 67,1 | 66,5 | 64 | 59,1 |
Условия испытаний: Рп=640 Па
(Ру)
| ВКПП 60х35-2D28 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 1,1 | |
| Ток | А | 4,26/2,46 | |
| Максимальный расход воздуха | м³/ч | 3400 | |
| Максимальное давление | Па | 800 | |
| Частота вращения | об/мин | 2840 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 78,9 | 48,2 | 60,1 | 68,6 | 70,8 | 73 | 74,2 | 69,1 | 64,9 |
| Шум на всасывании | 82 | 51,1 | 62,9 | 71,6 | 74,1 | 76,3 | 77,2 | 72,2 | 68 |
| Шум через корпус | 71,7 | 41,6 | 52,4 | 64,1 | 62,1 | 66,3 | 65,2 | 63,2 | 58 |
Условия испытаний: Рп=640 Па
| ВКПП 60х35-2D31 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 1,5 | |
| Ток | А | 5,75/3,32 | |
| Максимальный расход воздуха | м³/ч | 4700 | |
| Максимальное давление | Па | 1060 | |
| Частота вращения | об/мин | 2840 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 83,5 | 54 | 65 | 70,6 | 76 | 77,1 | 79,6 | 73,2 | 68,9 |
| Шум на всасывании | 86,5 | 57,3 | 68,1 | 73,5 | 79 | 80,1 | 82,5 | 76,1 | 72,3 |
| Шум через корпус | 75,8 | 47,8 | 57,6 | 66 | 67 | 70,1 | 70,5 | 67,1 | 62,3 |
Условия испытаний: Рп=840 Па
(Ру)

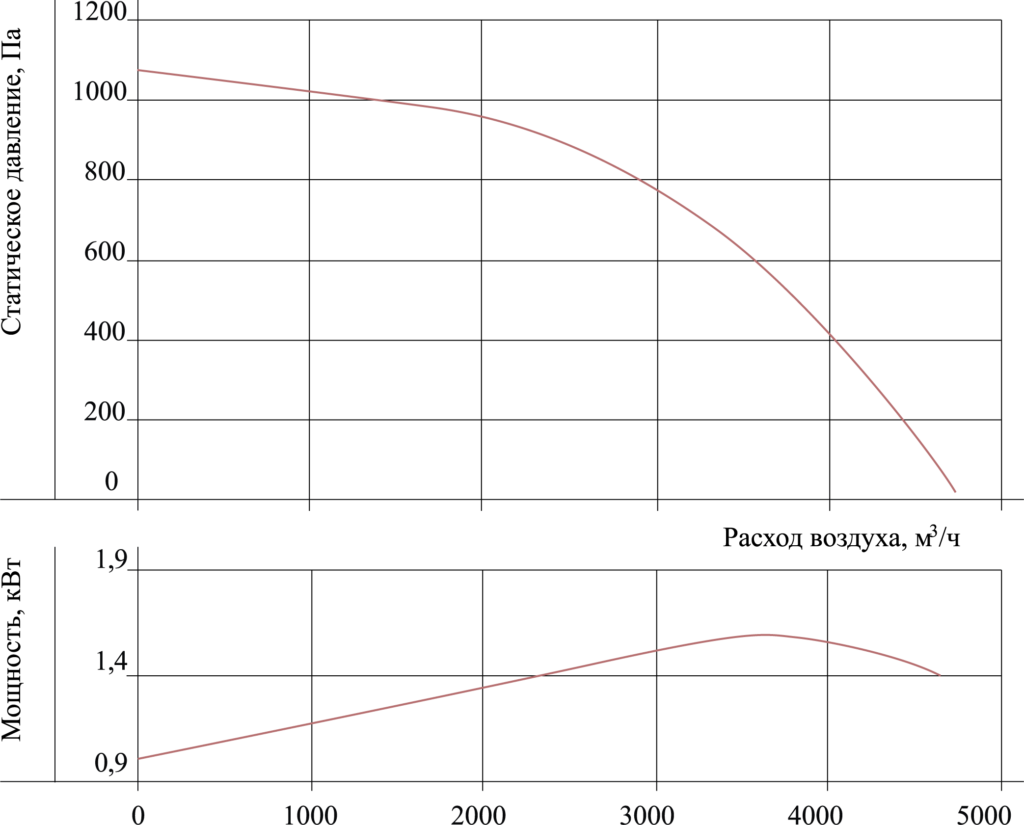

| ВКПП 70х40-2DM31 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 1,5 | |
| Ток | А | 5,75/3,32 | |
| Максимальный расход воздуха | м³/ч | 4800 | |
| Максимальное давление | Па | 1060 | |
| Частота вращения | об/мин | 2840 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 82,4 | 53,1 | 63,9 | 69,7 | 74,9 | 76 | 78,3 | 72,1 | 68,2 |
| Шум на всасывании | 85,4 | 56,2 | 67,1 | 72,4 | 77,8 | 79,1 | 81,4 | 75,1 | 71,2 |
| Шум через корпус | 74,7 | 46,7 | 56,6 | 64,9 | 65,8 | 69,1 | 69,4 | 66,1 | 61,2 |
Условия испытаний: Рп=840 Па

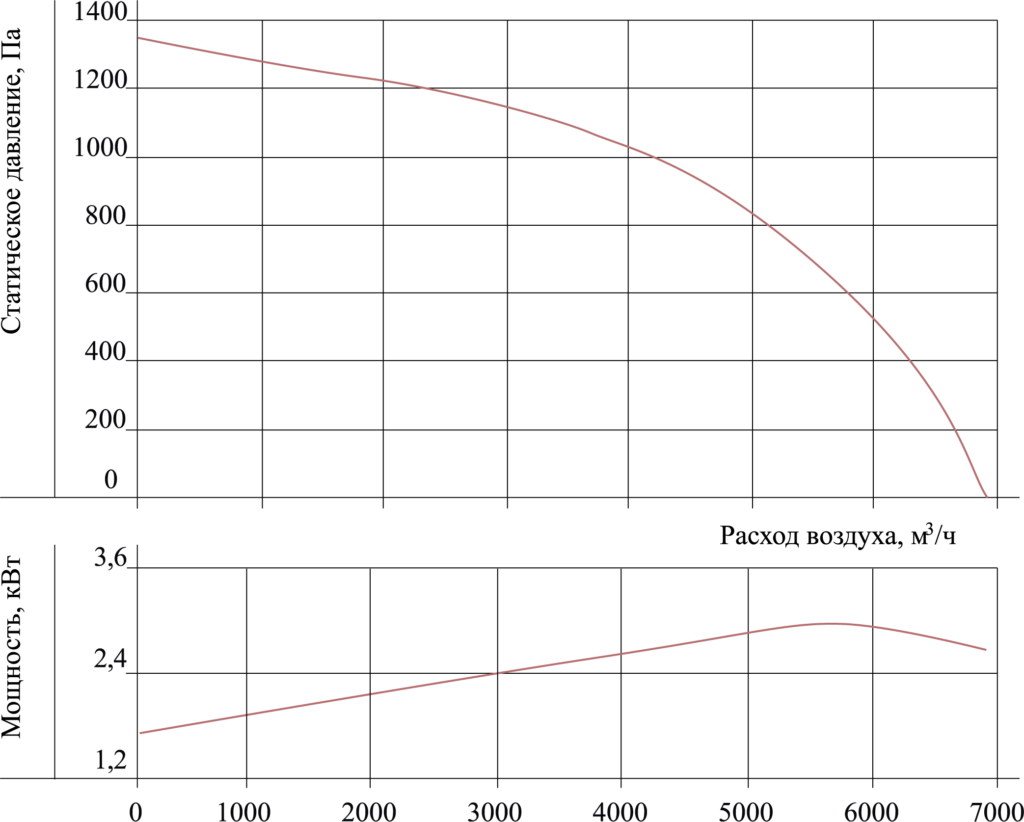

| ВКПП 70х40-2D31 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 2,2 | |
| Ток | А | 8,01/4,63 | |
| Максимальный расход воздуха | м³/ч | 4800 (5700) | |
| Максимальное давление | Па | 1060 (1500) | |
| Частота вращения | об/мин | 2840 (3420) | |

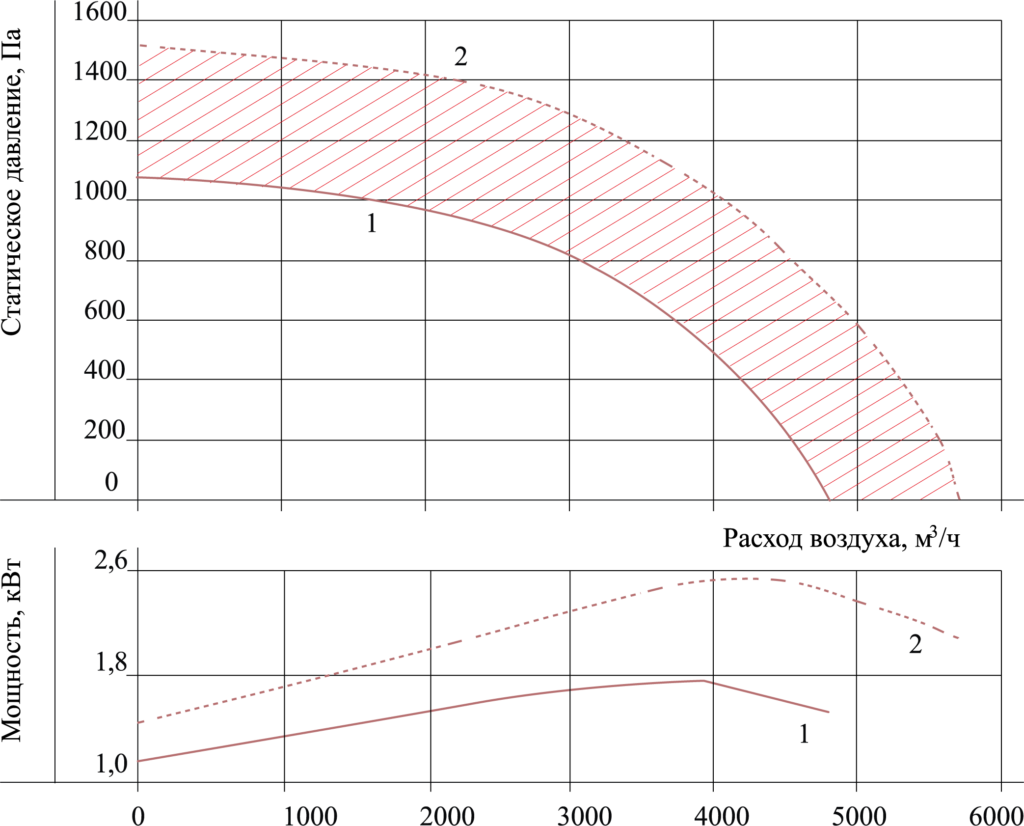

1 — характеристика на номинальных оборотах без использо- вания частотного регулятора (n nom=2840 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=3420 мин-1) Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 82,5 | 53,3 | 64,1 | 69,8 | 74,8 | 76,3 | 78,3 | 72,3 | 68,1 |
| Шум на всасывании | 85,5 | 56,1 | 67,3 | 72,5 | 77,9 | 79,2 | 81,5 | 75,1 | 70,9 |
| Шум через корпус | 74,8 | 46,6 | 56,8 | 65 | 65,9 | 69,2 | 69,5 | 66,1 | 60,9 |
Условия испытаний: Рп=840 Па
Для характеристики 2:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 87,2 | 57,9 | 69 | 74,4 | 79,6 | 80,8 | 83,1 | 76,8 | 72,9 |
| Шум на всасывании | 90,5 | 61,4 | 72 | 77,6 | 83,3 | 84,2 | 86,3 | 80,4 | 76,3 |
| Шум через корпус | 79,8 | 51,9 | 61,5 | 70,1 | 71,3 | 74,2 | 74,3 | 71,4 | 66,3 |
Условия испытаний: Рп=1300 Па

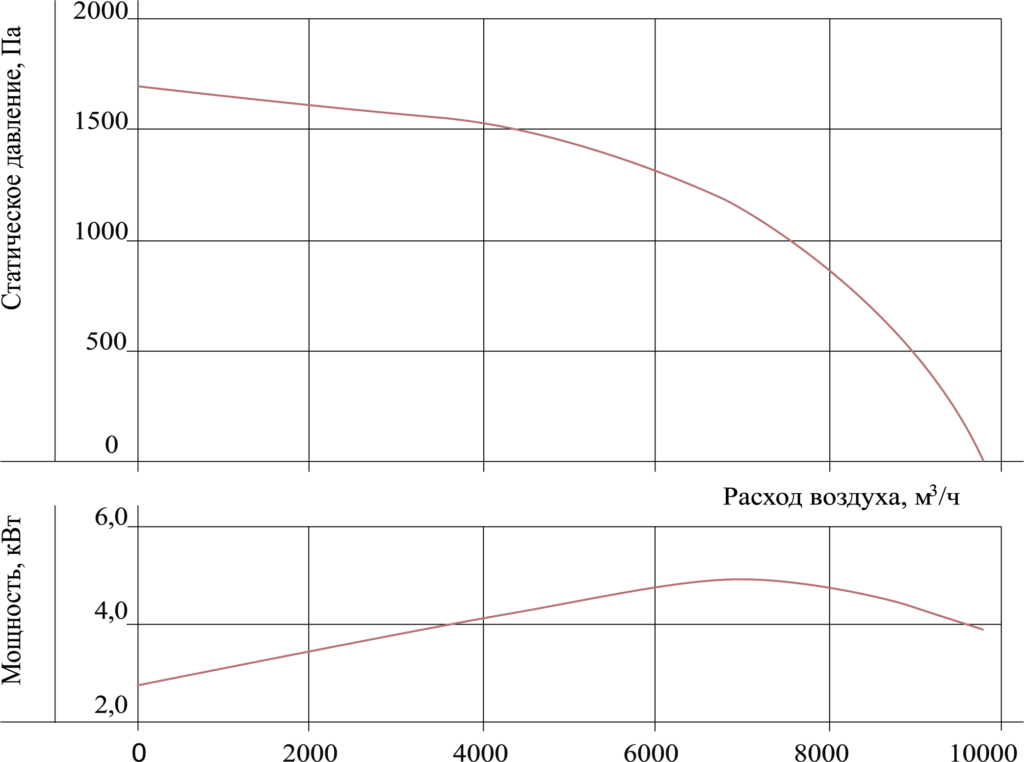

| ВКПП 70х40-2D35 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 10,5/6,1 | |
| Максимальный расход воздуха | м³/ч | 6800 | |
| Максимальное давление | Па | 1350 | |
| Частота вращения | об/мин | 2860 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 87 | 56,6 | 64,3 | 72 | 78,4 | 79,5 | 83,8 | 78,6 | 72,2 |
| Шум на всасывании | 89,9 | 59,3 | 67,4 | 74,7 | 81,4 | 82,4 | 86,7 | 81,3 | 75,6 |
| Шум через корпус | 78,1 | 49,8 | 55,9 | 66,2 | 68,4 | 71,4 | 73,7 | 71,3 | 64,6 |
Условия испытаний: Рп=1145 Па
(Ру)

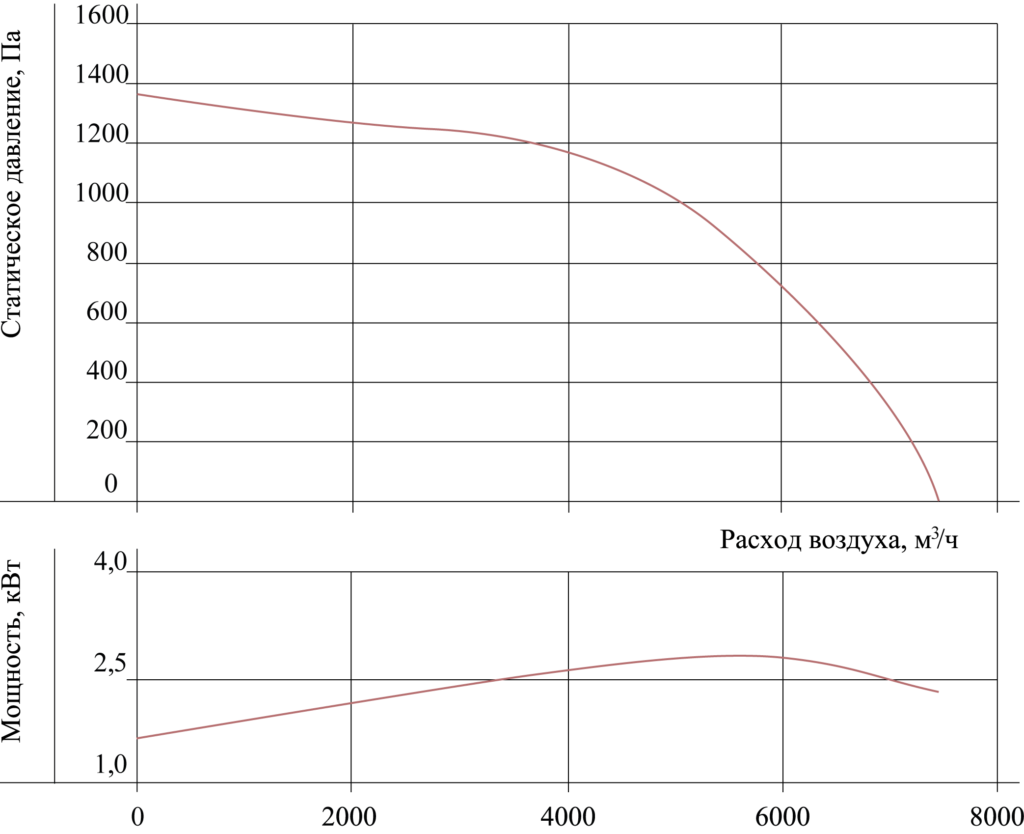

| ВКПП 80х50-2D35 |
| ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 10,5/6,1 | |
| Максимальный расход воздуха | м³/ч | 7400 | |
| Максимальное давление | Па | 1350 | |
| Частота вращения | об/мин | 2860 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 86,1 | 55,4 | 63,3 | 71,1 | 77,2 | 78,7 | 82,9 | 77,3 | 71,3 |
| Шум на всасывании | 88,9 | 58,7 | 66,5 | 73,8 | 80,3 | 81,6 | 85,5 | 80,4 | 74,3 |
| Шум через корпус | 77,1 | 49,2 | 55 | 65,3 | 67,3 | 70,6 | 72,5 | 70,4 | 63,3 |
Условия испытаний: Рп=1145 Па

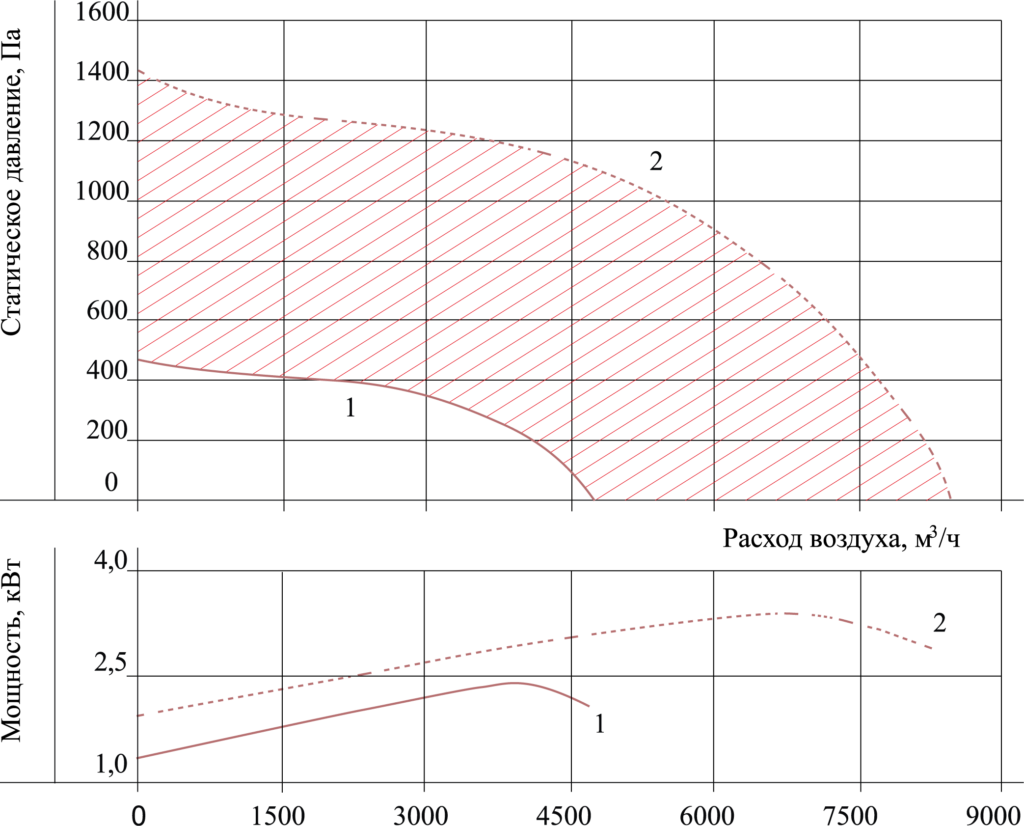

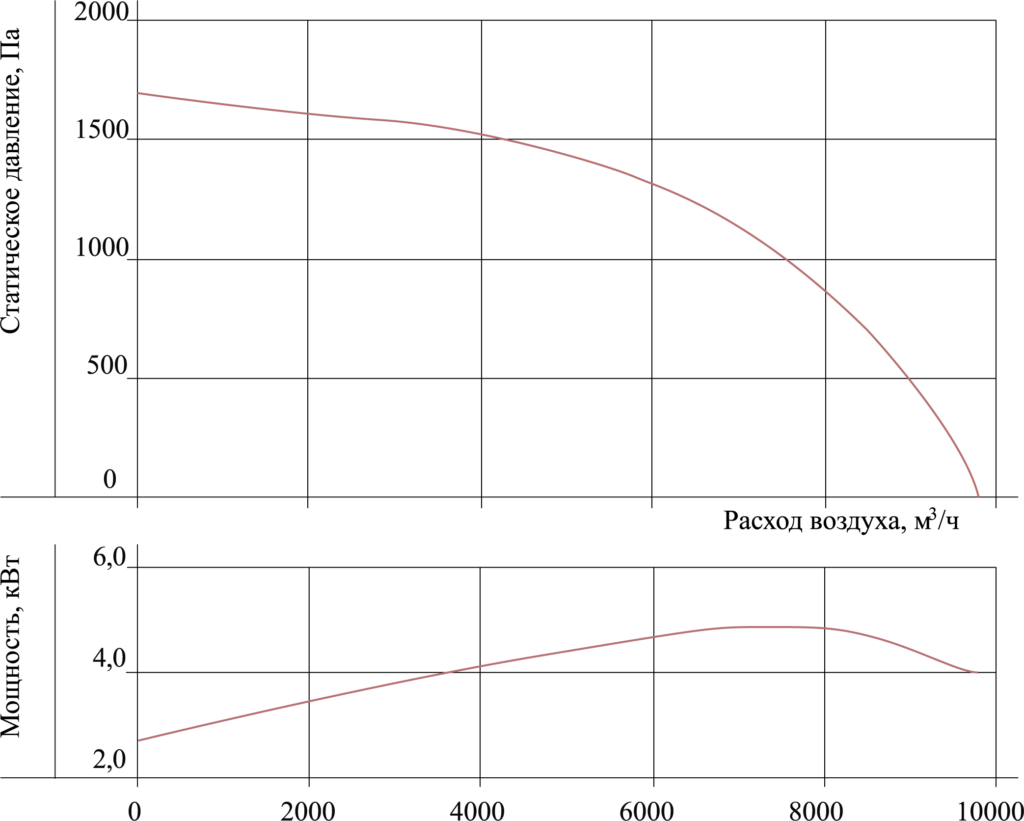

| ВКПП 80х50-4D40 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 11,1/6,39 | |
| Максимальный расход воздуха | м³/ч | 4600 (8400) | |
| Максимальное давление | Па | 450 (1400) | |
| Частота вращения | об/мин | 1410 (2490) | |

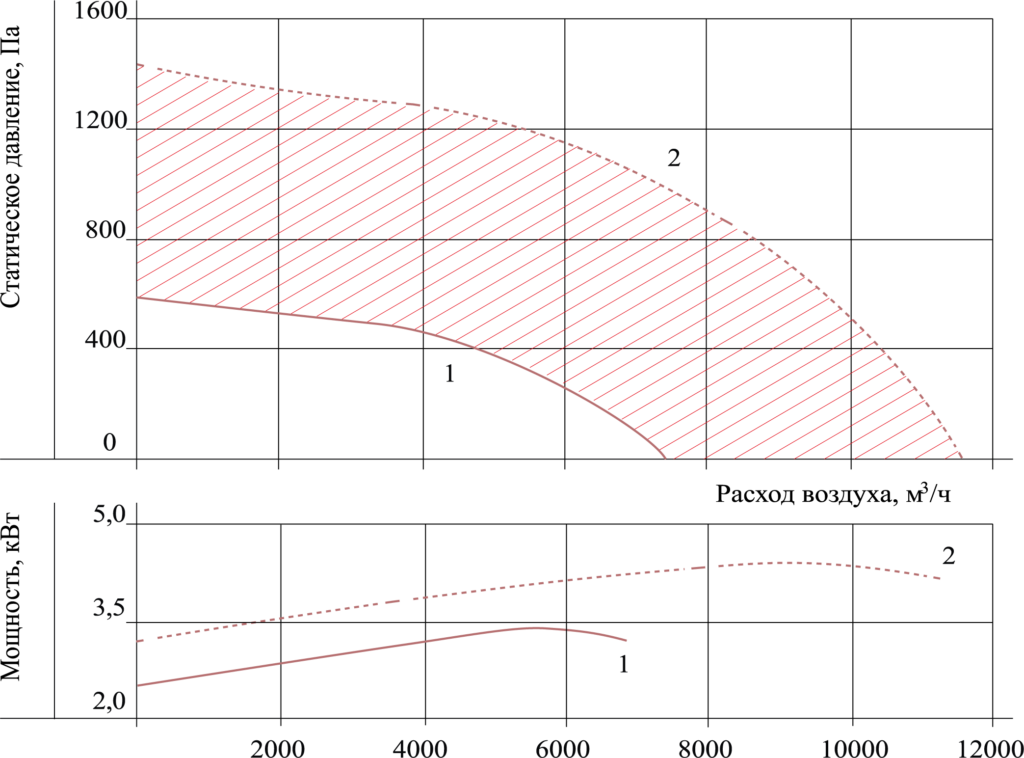

1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1410 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2489 мин-1), Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 73 | 49 | 51,1 | 60,5 | 63,9 | 69,1 | 66,5 | 64,4 | 58,2 |
| Шум на всасывании | 76 | 52 | 53,9 | 63,5 | 67,2 | 72,1 | 69,4 | 67,4 | 61,1 |
| Шум через корпус | 65,3 | 42,5 | 42,9 | 55,5 | 54,7 | 61,6 | 56,9 | 57,9 | 50,6 |
Условия испытаний: Рп=350 Па
Для характеристики 2:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 86,1 | 60,5 | 62,3 | 72,9 | 76 | 81,5 | 81,7 | 76,2 | 71,4 |
| Шум на всасывании | 88,9 | 63,3 | 65,2 | 75,5 | 79,1 | 84,1 | 84,5 | 79,1 | 74,3 |
| Шум через корпус | 76,9 | 53,8 | 53,2 | 66,5 | 65,6 | 72,6 | 71 | 68,6 | 62,8 |
Условия испытаний: Рп=1100 Па
(Ру)
| ВКПП 90х50-2D35 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 10,5/6,1 | |
| Максимальный расход воздуха | м³/ч | 7500 | |
| Максимальное давление | Па | 1350 | |
| Частота вращения | об/мин | 2860 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 86 | 60,3 | 62,1 | 72,9 | 76,3 | 81,1 | 81,6 | 76,5 | 71,3 |
| Шум на всасывании | 89,1 | 63,5 | 65,4 | 75,8 | 79,1 | 84,5 | 84,7 | 79,2 | 74,4 |
| Шум через корпус | 76,6 | 54 | 52,9 | 66,3 | 65,1 | 72,5 | 70,7 | 68,2 | 62,4 |
Условия испытаний: Рп=1145 Па
| ВКПП 90х50-2D40 |  | ||
| Напряжение | В | 3~380/3~660 | |
| Потребляемая мощность | кВт | 5,5 | |
| Ток | А | 10,53/6,08 | |
| Максимальный расход воздуха | м³/ч | 9800 | |
| Максимальное давление | Па | 1680 | |
| Частота вращения | об/мин | 2890 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 90,9 | 67,1 | 69,2 | 78,7 | 81,9 | 87 | 84,5 | 82,3 | 76 |
| Шум на всасывании | 94 | 70 | 71,9 | 81,5 | 85,1 | 90,4 | 87,4 | 85 | 79,2 |
| Шум через корпус | 80,8 | 60,5 | 58,4 | 71 | 70,1 | 77,4 | 72,4 | 73 | 66,2 |
Условия испытаний: Рп=1450 Па
| ВКПП 90х50-4D40 |  | ||
| Напряжение | В | 3~220/3~380 | |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 11,1/6,39 | |
| Максимальный расход воздуха | м³/ч | 4600 (8300) | |
| Максимальное давление | Па | 450 (1400) | |
| Частота вращения | об/мин | 1410 (2510) | |
1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1410 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2489 мин-1), Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 73,1 | 49 | 51 | 60,6 | 64,1 | 69,3 | 66,6 | 64,1 | 58,1 |
| Шум на всасывании | 76 | 52,1 | 53,9 | 63,5 | 66,9 | 72,3 | 69,3 | 67,3 | 60,9 |
| Шум через корпус | 65,3 | 42,6 | 42,9 | 55,5 | 54,4 | 61,8 | 56,8 | 57,8 | 50,4 |
Условия испытаний: Рп=350 Па
Для характеристики 2:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 86 | 60,3 | 62,1 | 72,9 | 76,3 | 81,1 | 81,6 | 76,5 | 71,3 |
| Шум на всасывании | 89,1 | 63,5 | 65,4 | 75,8 | 79,1 | 84,5 | 84,7 | 79,2 | 74,4 |
| Шум через корпус | 76,9 | 54 | 52,9 | 66,3 | 65,1 | 72,5 | 70,7 | 68,2 | 62,4 |
Условия испытаний: Рп=1130 Па
(Ру)
| ВКПП 100х50-2D40 |
| ||
| Напряжение | В | 3~380/3~660 | |
| Потребляемая мощность | кВт | 5,5 | |
| Ток | А | 10,53/6,08 | |
| Максимальный расход воздуха | м³/ч | 9800 | |
| Максимальное давление | Па | 1680 | |
| Частота вращения | об/мин | 2890 | |
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 90,9 | 67,2 | 68,9 | 78,4 | 82 | 87,2 | 84,2 | 82 | 75,9 |
| Шум на всасывании | 94 | 70,1 | 72,3 | 81,6 | 85 | 90,3 | 87,5 | 85,2 | 79 |
| Шум через корпус | 80,8 | 60,6 | 58,8 | 71,1 | 70 | 77,3 | 72,5 | 73,2 | 66 |
Условия испытаний: Рп=1450 Па
| ВКПП 100х50-4D45 |  | ||
| Напряжение | В | 3~380/3~660 | |
| Потребляемая мощность | кВт | 4,0 | |
| Ток | А | 8,36/4,85 | |
| Максимальный расход воздуха | м³/ч | 7500 (11500) | |
| Максимальное давление | Па | 500 (1400) | |
| Частота вращения | об/мин | 1435 (2230) | |
1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1435 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2229 мин-1), Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 78,5 | 47,7 | 55,6 | 67,2 | 69,7 | 73,8 | 73,1 | 69 | 64,6 |
| Шум на всасывании | 81,5 | 51 | 58,9 | 70,3 | 72,6 | 77 | 75,9 | 72 | 67,6 |
| Шум через корпус | 69,7 | 41,5 | 46,9 | 61,3 | 59,1 | 65,5 | 62,4 | 61,5 | 56,1 |
Условия испытаний: Рп=480 Па
Для характеристики 2:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 88,6 | 57,3 | 63 | 76,8 | 79,1 | 83,4 | 84,6 | 78 | 73,9 |
| Шум на всасывании | 91,5 | 60,1 | 66,3 | 79,8 | 81,8 | 86,1 | 87,4 | 81,3 | 77,2 |
| Шум через корпус | 79,5 | 50,6 | 54,3 | 70,8 | 59,1 | 74,6 | 73,9 | 70,8 | 65,7 |
Условия испытаний: Рп=1160 Па
(Ру)

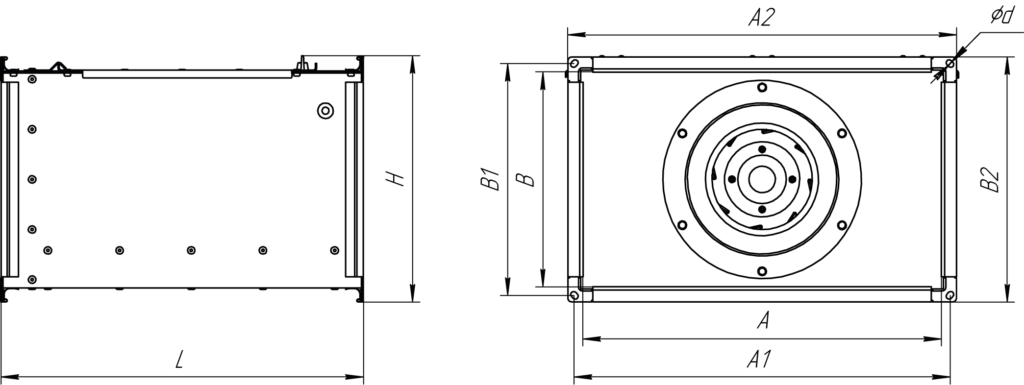

| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
(Ру) Наш менеджер свяжется с вами в ближайшее время.
➥ (Ру) Скачать каталог - 1➥ (Ру) Скачать каталог - 2
