ВЕНТИЛЯТОР ВЦ 14-46
Вентилятор относится к вентиляторам среднего давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВР 14-46, ВР 300-45, ВР 9-55, ВРАВ.
Вентиляторы ВЦ 14-46 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 32-мя вперед загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВЦ 14-46-2,0 | 1 | 0,25-2,2 | 1500/3000 | 570-1300/1110-2550 | 270-305/1080-1220 |
| ВЦ 14-46-2,5 | 1 | 0,55-7,5 | 1500/3000 | 890-2550/1800-5100 | 410-495/1600-2000 |
| ВЦ 14-46-3,15 | 1 | 0,55-3,0 | 1000/1500 | 1180-3550/1790-5400 | 320-380/710-890 |
| ВЦ 14-46-4 | 1 | 1,5-11,0 | 1000/1500 | 2550-7550/3810-11400 | 540-660/1230-1550 |
| ВЦ 14-46-5 | 1 | 5,5-30,0 | 1000/1500 | 5000-16000/7500-24500 | 860-1095/1980-2500 |
| ВЦ 14-46-6,3 | 1 | 5,5-30,0 | 750/1000 | 7500-24600/10100-33100 | 790-990/1390-1780 |
| ВЦ 14-46-8 | 1 | 18,5-90,0 | 750/1000 | 14400-48100/20500-654400 | 1250-1600/2200-2800 |
| Модельный ряд и краткие технические характеристики. | |||||
| Конструктивное исполнение. |
| Положение корпуса. |
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
| Масса и размеры могут отличаться в зависимости от назначения и используемых материалов. | |
Пример обозначения:
ВЦ 14-46-3,15-О-1-1,5/1500-Пр0-У1
♦ ВЦ 14-46 – Типовое обозначение
♦ 3,15 – Типоразмер рабочего колеса, дм
♦ О – Назначение
♦ 1 – Конструктивное исполнение по ГОСТ 5976
♦ 1,5/1500 – Электродвигатель кВт/об.мин.
♦ Пр0 – Положение корпуса по ГОСТ 5976
♦ У1 – Климатическое исполнение по ГОСТ 115150
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 14-46-2 | 1 | 0,25 | 1500 | 570-1070 | 270-330 | 16,26 | ДО-38 | 5 |
| ВЦ 14-46-2 | 1 | 0,37 | 1500 | 570-1300 | 270-305 | 16,26 | ДО-38 | 5 |
| ВЦ 14-46-2 | 1 | 1,5 | 3000 | 1110-2000 | 1080-1310 | 23,74 | ДО-38 | 5 |
| ВЦ 14-46-2 | 1 | 2,2 | 3000 | 1110-2550 | 1080-1220 | 26,34 | ДО-38 | 5 |

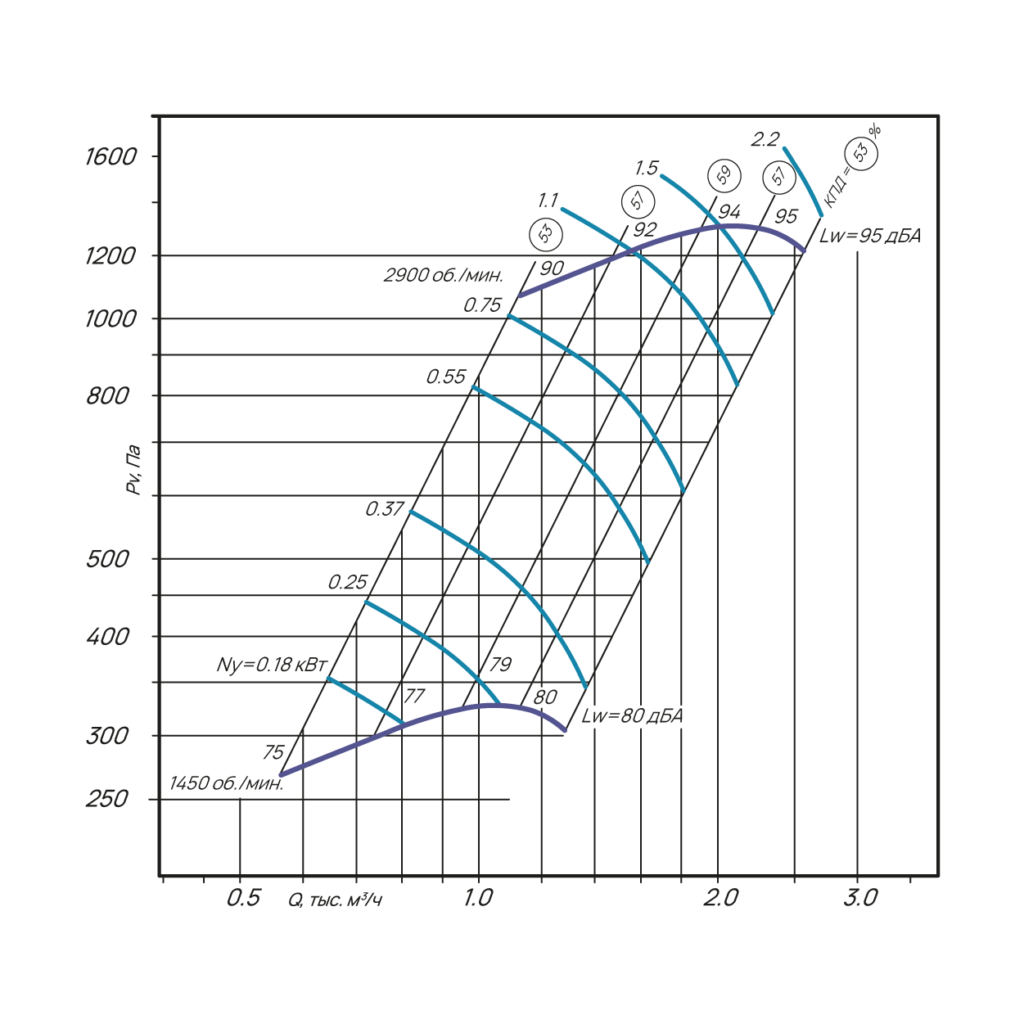

Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 71 | 75 | 77 | 84 | 70 | 67 | 60 | 86 | 90 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 83 | 88 | 91 | 94 | 95 | 87 | 84 | 99 | 93 |
| Частота вращения, 3000 об/мин. | ||||||||
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 14-46-2,5 | 1 | 0,55 | 1500 | 890-1900 | 410-520 | 24,16 | ДО-38 | 5 |
| ВЦ 14-46-2,5 | 1 | 0,75 | 1500 | 890-2400 | 410-510 | 24,16 | ДО-38 | 5 |
| ВЦ 14-46-2,5 | 1 | 1,1 | 1500 | 890-2550 | 410-495 | 31,98 | ДО-38 | 5 |
| ВЦ 14-46-2,5 | 1 | 4,0 | 3000 | 1800-3900 | 1600-2100 | 43,13 | ДО-38 | 5 |
| ВЦ 14-46-2,5 | 1 | 5,5 | 3000 | 1800-4900 | 1600-2000 | 48,67 | ДО-38 | 5 |
| ВЦ 14-46-2,5 | 1 | 7,5 | 3000 | 1800-5100 | 1600-2000 | 66,16 | ДО-39 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 76 | 77 | 78 | 79 | 74 | 72 | 70 | 83 | 90 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 92 | 93 | 94 | 95 | 90 | 88 | 100 | 93 |
| Частота вращения, 3000 об/мин. | ||||||||
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 14-46-3,15 | 1 | 0,55 | 1000 | 1180-2610 | 320-405 | 28,24 | ДО-38 | 5 |
| ВЦ 14-46-3,15 | 1 | 0,75 | 1000 | 1180-3350 | 320-390 | 32,69 | ДО-38 | 5 |
| ВЦ 14-46-3,15 | 1 | 1,1 | 1000 | 1180-3550 | 320-380 | 35,29 | ДО-38 | 5 |
| ВЦ 14-46-3,15 | 1 | 1,5 | 1500 | 1790-3400 | 710-910 | 35,29 | ДО-38 | 5 |
| ВЦ 14-46-3,15 | 1 | 2,2 | 1500 | 1790-4800 | 710-900 | 39,32 | ДО-38 | 5 |
| ВЦ 14-46-3,15 | 1 | 3,0 | 1500 | 1790-5400 | 710-890 | 43,44 | ДО-39 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 74 | 76 | 82 | 69 | 66 | 59 | 59 | 83 | 90 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 83 | 85 | 91 | 78 | 75 | 68 | 92 | 93 |
| Частота вращения, 1500 об/мин. | ||||||||
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 14-46-4 | 1 | 1,5 | 1000 | 2550-4750 | 540-680 | 53,46 | ДО-39 | 5 |
| ВЦ 14-46-4 | 1 | 2,2 | 1000 | 2550-6600 | 540-690 | 61,56 | ДО-39 | 5 |
| ВЦ 14-46-4 | 1 | 3,0 | 1000 | 2550-7550 | 540-660 | 77,92 | ДО-39 | 5 |
| ВЦ 14-46-4 | 1 | 4,0 | 1500 | 3810-5450 | 1230-1480 | 63,76 | ДО-39 | 5 |
| ВЦ 14-46-4 | 1 | 5,5 | 1500 | 3810-6850 | 1230-1580 | 83,92 | ДО-39 | 5 |
| ВЦ 14-46-4 | 1 | 7,5 | 1500 | 3810-10300 | 1230-1565 | 109,15 | ДО-40 | 5 |
| ВЦ 14-46-4 | 1 | 11,0 | 1500 | 3810-11400 | 1230-1550 | 123,15 | ДО-40 | 5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 83 | 83 | 85 | 81 | 78 | 75 | 68 | 87 | 90 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 93 | 92 | 94 | 91 | 88 | 75 | 96 | 93 |
| Частота вращения, 1500 об/мин. | ||||||||
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 14-46-5 | 1 | 5,5 | 1000 | 5000-11150 | 860-1150 | 131,38 | ДО-40 | 5 |
| ВЦ 14-46-5 | 1 | 7,5 | 1000 | 5000-14150 | 860-1120 | 144,35 | ДО-40 | 5 |
| ВЦ 14-46-5 | 1 | 11,0 | 1000 | 5000-16000 | 860-1095 | 181,52 | ДО-40 | 5 |
| ВЦ 14-46-5 | 1 | 11,0 | 1500 | 7500-10800 | 1980-2380 | 146,24 | ДО-40 | 5 |
| ВЦ 14-46-5 | 1 | 15,0 | 1500 | 7500-14500 | 1980-2500 | 184,52 | ДО-41 | 5 |
| ВЦ 14-46-5 | 1 | 18,5 | 1500 | 7500-17000 | 1980-2540 | 233,52 | ДО-41 | 5 |
| ВЦ 14-46-5 | 1 | 22,0 | 1500 | 7500-19000 | 1980-2580 | 235,53 | ДО-41 | 5 |
| ВЦ 14-46-5 | 1 | 30,0 | 1500 | 7500-24500 | 1980-2500 | 256,40 | ДО-41 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 87 | 88 | 92 | 94 | 90 | 86 | 81 | 73 | 94 |
| Частота вращения, 1000 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 97 | 98 | 102 | 104 | 100 | 96 | 91 | 83 | 104 |
| Частота вращения, 1500 об/мин. | ||||||||
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 14-46-6,3 | 1 | 5,5 | 750 | 7500-12600 | 790-980 | 184,08 | ДО-41 | 6 |
| ВЦ 14-46-6,3 | 1 | 7,5 | 750 | 7500-17300 | 790-1040 | 221,60 | ДО-41 | 6 |
| ВЦ 14-46-6,3 | 1 | 11,0 | 750 | 7500-23000 | 790-1020 | 255,60 | ДО-41 | 6 |
| ВЦ 14-46-6,3 | 1 | 15,0 | 750 | 7500-24600 | 790-990 | 284,40 | ДО-41 | 6 |
| ВЦ 14-46-6,3 | 1 | 15,0 | 1000 | 10100-20500 | 1390-1790 | 239,60 | ДО-42 | 6 |
| ВЦ 14-46-6,3 | 1 | 18,5 | 1000 | 10100-24400 | 1390-1820 | 284,40 | ДО-42 | 6 |
| ВЦ 14-46-6,3 | 1 | 22,0 | 1000 | 10100-28000 | 1390-1810 | 335,32 | ДО-42 | 6 |
| ВЦ 14-46-6,3 | 1 | 30,0 | 1000 | 10100-33100 | 1390-1780 | 360,32 | ДО-42 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 88 | 89 | 93 | 95 | 91 | 87 | 82 | 74 | 93 |
| Частота вращения, 750 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 110 |
| Частота вращения, 1000 об/мин. | ||||||||
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 14-46-8 | 1 | 18,5 | 750 | 14400-27500 | 1250-1580 | 473 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 22,0 | 750 | 14400-32000 | 1250-1640 | 513 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 30,0 | 750 | 14400-41000 | 1250-1630 | 558 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 37,0 | 750 | 14400-48100 | 1250-1600 | 567 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 37,0 | 1000 | 20500-33800 | 2200-2750 | 589 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 45,0 | 1000 | 20500-40000 | 2200-2850 | 724 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 55,0 | 1000 | 20500-47100 | 2200-2900 | 780 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 75,0 | 1000 | 20500-59100 | 2200-2850 | 950 | ДО-43 | 8 |
| ВЦ 14-46-8 | 1 | 90,0 | 1000 | 20500-65400 | 2200-2800 | 990 | ДО-43 | 8 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
| Частота вращения, 750 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 |
| Частота вращения, 1000 об/мин. | ||||||||
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 14-46-2 | 0,25/1500 | 420 | 268 | 370 | 130 | 90,5 | 390 | 120 |
| ВЦ 14-46-2 | 0,37/1500 | 420 | 268 | 370 | 130 | 90,5 | 390 | 120 |
| ВЦ 14-46-2 | 1,5/3000 | 438 | 286 | 370 | 130 | 90,5 | 460,5 | 120 |
| ВЦ 14-46-2 | 2,2/3000 | 438 | 286 | 370 | 130 | 90,5 | 484,5 | 120 |
| ВЦ 14-46-2,5 | 0,55/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 14-46-2,5 | 0,75/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 14-46-2,5 | 1,1/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 14-46-2,5 | 4,0/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 14-46-2,5 | 5,5/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 14-46-2,5 | 7,5/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 625 | 125 |
| ВЦ 14-46-3,15 | 0,55/1000 | 590 | 357 | 572,5 | 205 | 130,5 | 512 | 172 |
| ВЦ 14-46-3,15 | 0,75/1000 | 600 | 366 | 572,5 | 205 | 130,5 | 536 | 172 |
| ВЦ 14-46-3,15 | 1,1/1000 | 600 | 366 | 572,5 | 205 | 130,5 | 536 | 172 |
| ВЦ 14-46-3,15 | 1,5/1500 | 600 | 366 | 572,5 | 205 | 130,5 | 536 | 172 |
| ВЦ 14-46-3,15 | 2,2/1500 | 610 | 376 | 572,5 | 205 | 130,5 | 576 | 172 |
| ВЦ 14-46-3,15 | 3,0/1500 | 620 | 386 | 572,5 | 205 | 130,5 | 600 | 172 |
| ВЦ 14-46-4 | 1,5/1000 | 760 | 475 | 728 | 260 | 160,5 | 610,5 | 187,5 |
| ВЦ 14-46-4 | 2,2/1000 | 770 | 485 | 728 | 260 | 160,5 | 664,5 | 187,5 |
| ВЦ 14-46-4 | 3,0/1000 | 780 | 495 | 728 | 260 | 160,5 | 708,5 | 187,5 |
| ВЦ 14-46-4 | 4,0/1500 | 780 | 495 | 728 | 260 | 160,5 | 708,5 | 187,5 |
| ВЦ 14-46-4 | 5,5/1500 | 780 | 495 | 728 | 260 | 160,5 | 708,5 | 187,5 |
| ВЦ 14-46-4 | 7,5/1500 | 800 | 515 | 728 | 260 | 160,5 | 733,5 | 187,5 |
| ВЦ 14-46-4 | 11,0/1500 | 800 | 515 | 728 | 260 | 160,5 | 771,5 | 187,5 |
| ВЦ 14-46-5 | 5,5/1000 | 946,5 | 593 | 905 | 325 | 204 | 800 | 232 |
| ВЦ 14-46-5 | 7,5/1000 | 946,5 | 593 | 905 | 325 | 204 | 838 | 232 |
| ВЦ 14-46-5 | 11,0/1000 | 936,5 | 583 | 905 | 325 | 204 | 970 | 232 |
| ВЦ 14-46-5 | 11,0/1500 | 946,5 | 593 | 905 | 325 | 204 | 838 | 232 |
| ВЦ 14-46-5 | 15,0/1500 | 936,5 | 583 | 905 | 325 | 204 | 970 | 232 |
| ВЦ 14-46-5 | 18,5/1500 | 936,5 | 583 | 905 | 325 | 204 | 1000 | 232 |
| ВЦ 14-46-5 | 22,0/1500 | 956,5 | 603 | 905 | 325 | 204 | 1040 | 232 |
| ВЦ 14-46-5 | 30,0/1500 | 956,5 | 603 | 905 | 325 | 204 | 1020 | 232 |
| ВЦ 14-46-6,3 | 5,5/750 | 1130 | 685 | 1132 | 409,5 | 249,5 | 924 | 285 |
| ВЦ 14-46-6,3 | 7,5/750 | 1160 | 710 | 1132 | 409,5 | 249,5 | 1050 | 285 |
| ВЦ 14-46-6,3 | 11,0/750 | 1160 | 710 | 1132 | 409,5 | 249,5 | 1080 | 285 |
| ВЦ 14-46-6,3 | 15,0/750 | 1180 | 730 | 1132 | 409,5 | 249,5 | 1100 | 285 |
| ВЦ 14-46-6,3 | 15,0/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 1080 | 285 |
| ВЦ 14-46-6,3 | 18,5/1000 | 1180 | 730 | 1132 | 409,5 | 249,5 | 1100 | 285 |
| ВЦ 14-46-6,3 | 22,0/1000 | 1200 | 750 | 1132 | 409,5 | 249,5 | 1186 | 285 |
| ВЦ 14-46-6,3 | 30,0/1000 | 1200 | 750 | 1132 | 409,5 | 249,5 | 1235 | 285 |
| ВЦ 14-46-8 | 18,5/750 | 1455 | 905 | 1441 | 520 | 316 | 1305 | 363 |
| ВЦ 14-46-8 | 22,0/750 | 1455 | 905 | 1441 | 520 | 316 | 1355 | 363 |
| ВЦ 14-46-8 | 30,0/750 | 1480 | 930 | 1441 | 520 | 316 | 1405 | 363 |
| ВЦ 14-46-8 | 37,0/750 | 1455 | 905 | 1441 | 520 | 316 | 1400 | 363 |
| ВЦ 14-46-8 | 37,0/1000 | 1455 | 905 | 1441 | 520 | 316 | 1355 | 363 |
| ВЦ 14-46-8 | 45,0/1000 | 1455 | 905 | 1441 | 520 | 316 | 1400 | 363 |
| ВЦ 14-46-8 | 55,0/1000 | 1455 | 905 | 1441 | 520 | 316 | 1428 | 363 |
| ВЦ 14-46-8 | 75,0/1000 | 1485 | 935 | 1441 | 520 | 316 | 1630 | 363 |
| ВЦ 14-46-8 | 90,0/1000 | 1485 | 935 | 1441 | 520 | 316 | 1630 | 363 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 14-46-2 | 200 | 225 | 7 | 8 | 140 | 164 | 8х12 | 4 |
| ВЦ 14-46-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 14-46-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 14-46-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 14-46-5 | 500 | 530 | 7 | 8 | 348 | 379 | 11х14 | 4 |
| ВЦ 14-46-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 14-46-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 14-46-2 | 234 | 120 | 32 | 70 | 9х20 | 10 |
| ВЦ 14-46-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 14-46-3,15 | 256 | 240 | 46 | 80 | 9х25 | 10 |
| ВЦ 14-46-4 | 308 | 308 | 95 | 80 | 9х25 | 10 |
| ВЦ 14-46-5 | 379 | 418 | 125 | 100 | 11х25 | 10 |
| ВЦ 14-46-6,3 | 465 | 540 | 165 | 100 | 12х30 | 10 |
| ВЦ 14-46-8 | 710 | 860 | 195 | – | 14х30 | 12 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
 | Акт ввода оборудования в эксплуатацию | | Опросной лист |
| Скачать | Скачать |
Поиск
Оставить заявку
Скачать каталог
