ВЕНТИЛЯТОР СПЕЦИАЛЬНЫЙ
Вентилятор относится к специальным вентиляторам среднего давления, применяется для обдува и охлаждения электродвигателей постоянного тока. Помимо основного своего назначения вентилятор может применяется в стационарных системах вентиляции и кондиционирования воздуха и в технологических установках различного назначения.
Специальны вентиляторы представлены в 5 моделях, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет усиленный спиральный корпус в виде улитки, и рабочее колесо с 32-мя вперед загнутыми лопатками, изготовленные из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с направлением потока воздуха вниз. Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Диаметр рабочего колеса, мм |
Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| В-2 | 200 | 0,25-2,2 | 1500/3000 | 570-1300/1110-2550 | 270-305/1080-1220 |
| ВДПЭ-52 | 250 | 0,55-7,5 | 1500/3000 | 890-2550/1800-5100 | 410-495/1600-2000 |
| В-3 | 315 | 1,5-3,0 | 1500 | 1790-5400 | 710-890 |
| ВДПЭ-4 | 400 | 4,0-11,0 | 1500 | 3810-11400 | 1230-1550 |
| ВДПБ-5 | 500 | 11,0-30,0 | 1500 | 7500-24500 | 1980-2500 |
| Модельный ряд и краткие технические характеристики. | |||||
| Индекс | Область применения |
| В-2 | электродвигатель постоянного тока ДПВ, предназначенного для привода механизмов на экскаваторах. |
| ВДПЭ-52 | электродвигатель постоянного тока ДПВ-52 и ДПЭ-52, предназначенного для привода механизмов на экскаваторах. |
| В-3 | электродвигатель постоянного тока ДПВ, предназначенного для привода механизмов на экскаваторах. |
| ВДПЭ-4 | электродвигатель постоянного тока ДПЭ, предназначенного для привода механизмов на экскаваторах. |
| ВДПБ-5 | электродвигатель постоянного тока ДПБ, предназначенного для привода механизма буровой установки. |
 |
 |

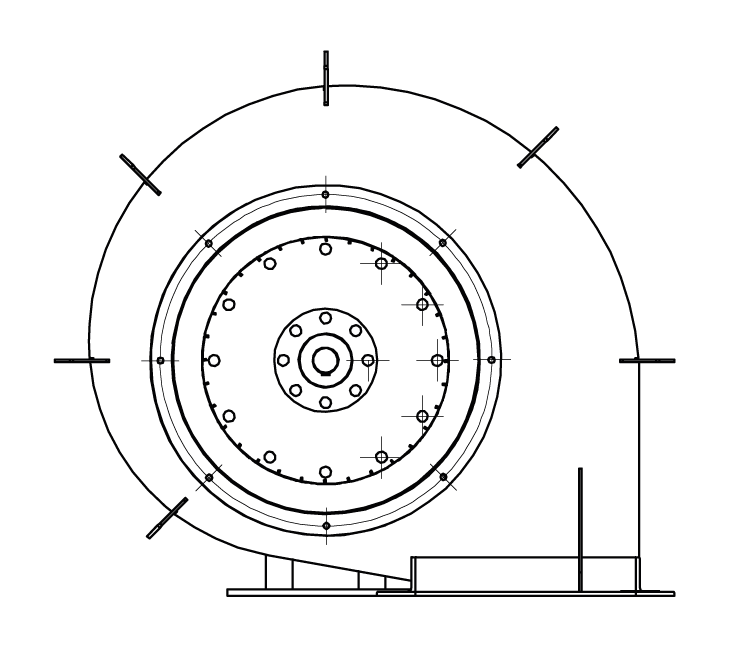

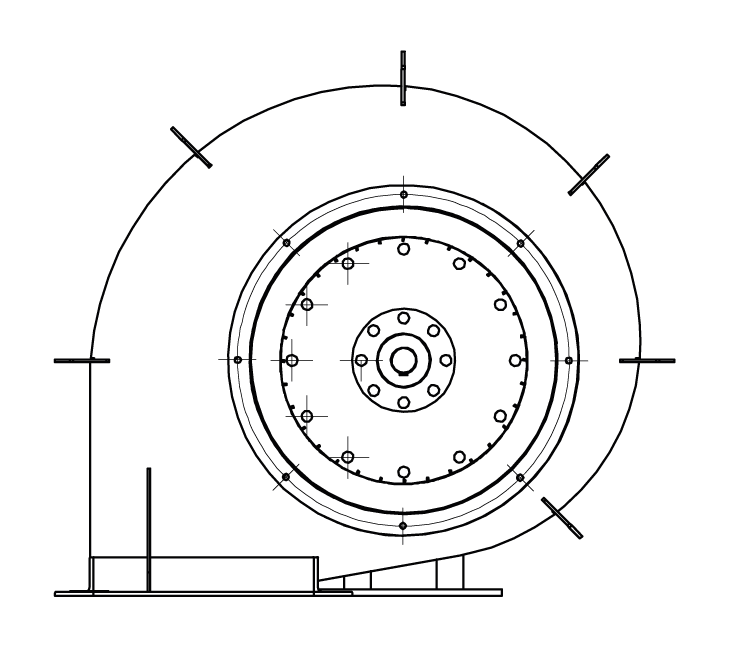

| Левое направление вращения рабочего колеса. | Правое направление вращения рабочего колеса. |
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| Масса и размеры могут отличаться в зависимости от назначения и используемых материалов. | |
Пример обозначения:
ВДПЭ-4-О-7,5/1500-Пр-У1
♦ ВДПЭ-4 – Типовое обозначение
♦ О – Назначение
♦ 7,5/1500 – Электродвигатель кВт/об.мин.
♦ Пр – Направление вращения рабочего колеса
♦ У1 – Климатическое исполнение по ГОСТ 115150
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| В-2 | 0,25 | 1500 | 570-1070 | 270-330 | 17,5 |
| В-2 | 0,37 | 1500 | 570-1300 | 270-305 | 19,0 |
| В-2 | 1,5 | 3000 | 1110-2000 | 1080-1310 | 24,0 |
| В-2 | 2,2 | 3000 | 1110-2550 | 1080-1220 | 26,5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 71 | 75 | 77 | 84 | 70 | 67 | 60 | 86 | 90 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 83 | 88 | 91 | 94 | 95 | 87 | 84 | 99 | 93 |
| Частота вращения, 3000 об/мин. | ||||||||
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВДПЭ-52 | 0,55 | 1500 | 890-1900 | 410-520 | 67,0 |
| ВДПЭ-52 | 0,75 | 1500 | 890-2400 | 410-510 | 67,0 |
| ВДПЭ-52 | 1,1 | 1500 | 890-2550 | 410-495 | 72,0 |
| ВДПЭ-52 | 4,0 | 3000 | 1800-3900 | 1600-2100 | 94,5 |
| ВДПЭ-52 | 5,5 | 3000 | 1800-4900 | 1600-2000 | 98,0 |
| ВДПЭ-52 | 7,5 | 3000 | 1800-5100 | 1600-2000 | 107,5 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 76 | 77 | 78 | 79 | 74 | 72 | 70 | 83 | 90 |
| Частота вращения, 1500 об/мин. | ||||||||
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 92 | 93 | 94 | 95 | 90 | 88 | 100 | 93 |
| Частота вращения, 3000 об/мин. | ||||||||
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| В-3 | 1,5 | 1500 | 1790-3400 | 710-910 | 70,0 |
| В-3 | 2,2 | 1500 | 1790-4800 | 710-900 | 70,5 |
| В-3 | 3,0 | 1500 | 1790-5400 | 710-890 | 80,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 83 | 85 | 91 | 78 | 75 | 68 | 92 | 93 |
| Частота вращения, 1500 об/мин. | ||||||||
Технические характеристики
| Модель | Электродвигатель |
Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВДПЭ-4 | 4,0 | 1500 | 3810-5450 | 1230-1480 | 117,0 |
| ВДПЭ-4 | 5,5 | 1500 | 3810-6850 | 1230-1580 | 129,0 |
| ВДПЭ-4 | 7,5 | 1500 | 3810-10300 | 1230-1565 | 145,0 |
| ВДПЭ-4 | 11,0 | 1500 | 3810-11400 | 1230-1550 | 165,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 93 | 92 | 94 | 91 | 88 | 75 | 96 | 93 |
| Частота вращения, 1500 об/мин. | ||||||||
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВДПБ-5 | 11,0 | 1500 | 7500-10800 | 1980-2380 | 210,0 |
| ВДПБ-5 | 15,0 | 1500 | 7500-14500 | 1980-2500 | 254,0 |
| ВДПБ-5 | 18,5 | 1500 | 7500-17000 | 1980-2540 | 262,0 |
| ВДПБ-5 | 22,0 | 1500 | 7500-19000 | 1980-2580 | 286,0 |
| ВДПБ-5 | 30,0 | 1500 | 7500-24500 | 1980-2500 | 310,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 97 | 98 | 102 | 104 | 100 | 96 | 91 | 83 | 104 |
| Частота вращения, 1500 об/мин. | ||||||||
